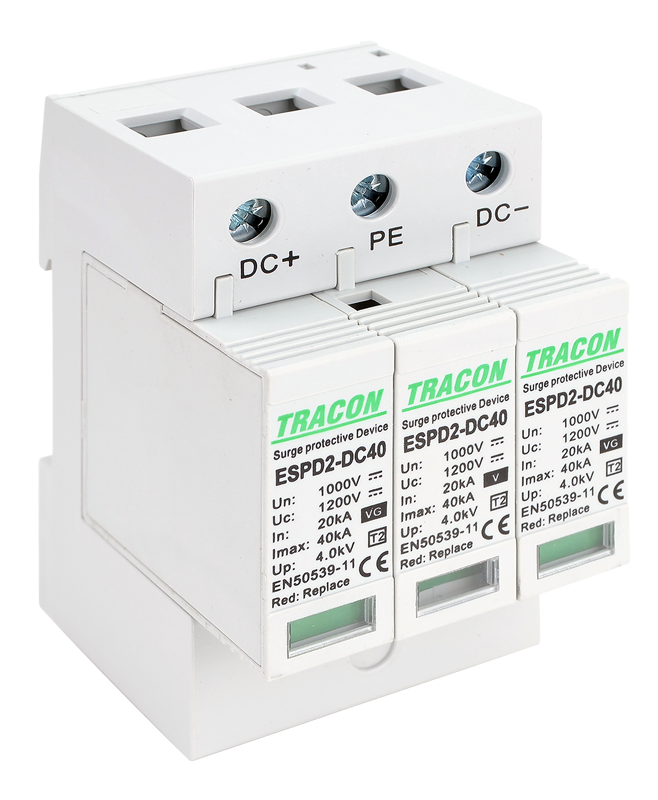

Descarcator de supratensiune tip T2 pentru circuite DC si aplicatii fotovoltaice, Ucpv 1200V, configuratie 2P, cu element modular inlocuibil. Curent nominal de descarcare 20 kA (8/20µs) si curent maxim 40 kA. Conceput pentru protectia instalatiilor solare de pana la 1000V DC impotriva supratensiunilor tranzitorii.
Durata de livrare: 5-7 zile lucratoare
- Descriere
- Download (1)
- Review-uri (0)
Specificatii Tehnice Principale
| Parametru | Valoare |
|---|---|
| Cod produs (SKU) | ESPD2-DC40-1000 |
| Producator | Tracon |
| Tip descarcator | T2 DC |
| Constructie | Element modular inlocuibil |
| Aplicatie | DC / Fotovoltaic |
| Numar de conductoare (fara impamantare) | 2 |
| Curent de scurgere nominal (8/20) | 20 kA |
| Curent maxim de descarcare (8/20) | 40 kA |
| Tensiune nominala DC | 1000 V |
| Tensiunea maxima continua DC (Ucpv) | 1200 V |
| Nivel de protectie de tensiune | 4 kV |
| Nivel de protectie de tensiune L-N | 4 kV |
| Nivel de protectie de tensiune N-PE | 4 kV |
| Dispozitiv de protectie supracurent maxim | 200 A |
| Configurarea sistemului DC | Da |
| Configurarea sistemului TN | Nu |
| Configurarea sistemului TN-C | Nu |
| Configurarea sistemului TN-C-S | Da |
| Configurarea sistemului TN-S | Nu |
| Configurarea sistemului TT | Da |
| Dimensiune de constructie | 3 modular spacing |
| Sectiune transversala maxima conductor solid | 35 mm2 |
| Sectiune transversala maxima conductor flexibil | 35 mm2 |
| Cu contact de semnalizare la distanta | Nu |
| Categoria de tip 2 | Da |
| Garantie | 2 ani |
────────────────────────────────────────────────────────
Ce este un descarcator T2 DC 1200V
Modelul ESPD2-DC40-1000 este destinat limitarii supratensiunilor tranzitorii in instalatii fotovoltaice cu tensiune nominala de pana la 1000 V DC, avand Ucpv 1200 V.
Este utilizat in:
-
tablouri DC
-
cutii combiner
-
protectia invertorului solar
-
instalatii solare comerciale
Fiind un descarcator T2, acesta este destinat limitarii supratensiunilor induse sau comutate, nu preluarii directe a impulsurilor de trasnet de mare energie (pentru aceasta este necesar un T1 in amonte).
────────────────────────────────────────────────────────
Performanta electrica
Curentul nominal de 20 kA (8/20µs) permite absorbtia repetata a impulsurilor tranzitorii.
Curentul maxim de 40 kA indica limita superioara de energie disipata.
Tensiunea maxima continua Ucpv 1200 V asigura compatibilitate cu sisteme moderne de 1000 V DC.
Nivelul de protectie 4 kV limiteaza tensiunea reziduala transmisa catre echipamentele din aval.
────────────────────────────────────────────────────────
Constructie si mentenanta
-
Element modular inlocuibil
-
Inlocuire rapida a cartusului dupa declansare
-
Reducerea costurilor de service
-
Montaj pe sina DIN
-
Ocupare: 3 module
Sectiunea maxima conductor admisa:
-
35 mm2 solid
-
35 mm2 flexibil
Dispozitivul de protectie supracurent maxim admis in amonte este 200 A.
────────────────────────────────────────────────────────
Avantaje tehnice
-
protectie T2 dedicata DC
-
Ucpv 1200 V
-
potrivit pentru sisteme 1000 V DC
-
Imax 40 kA
-
cartus modular inlocuibil
-
mentenanta simplificata
────────────────────────────────────────────────────────
Intrebari frecvente (FAQ)
Intrebare: Este potrivit pentru sisteme fotovoltaice de 1000V DC?
Raspuns: Da, tensiunea nominala este 1000 V DC iar Ucpv este 1200 V.
Intrebare: Ce inseamna element modular inlocuibil?
Raspuns: Modulul de protectie poate fi schimbat fara inlocuirea intregului dispozitiv.
Intrebare: Care este curentul maxim de descarcare?
Raspuns: 40 kA (8/20µs).
Intrebare: Este suficient fara T1?
Raspuns: Se recomanda utilizarea in aval de un T1 in instalatii cu risc de trasnet.
-
