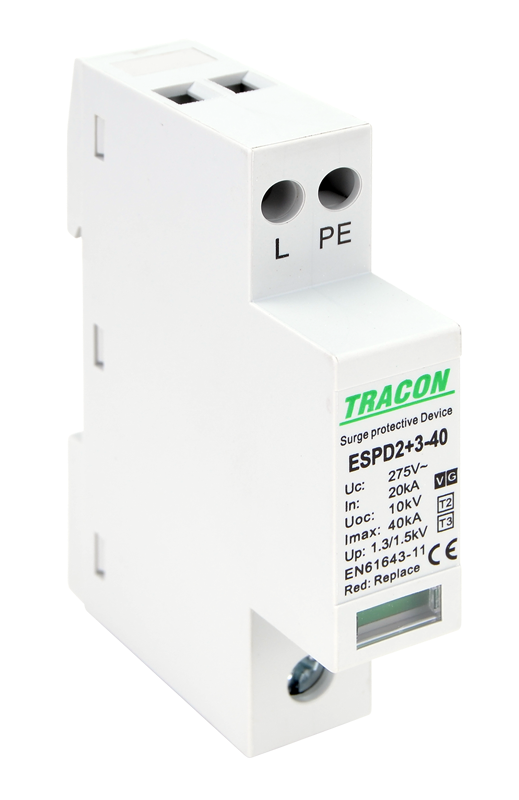

Descarcator de supratensiune T2+T3 integrat AC 1+1P 40kA 230V - Tracon ESPD2+3-40-1+1P

Specificatii Tehnice Principale

────────────────────────────────────────────────────────

Ce este un descarcator T2+T3 integrat 1+1P

Modelul ESPD2+3-40-1+1P combina doua niveluri de protectie intr-un singur dispozitiv compact:

• T2 pentru limitarea supratensiunilor tranzitorii generate in retea

• T3 pentru protectie fina a echipamentelor electronice sensibile

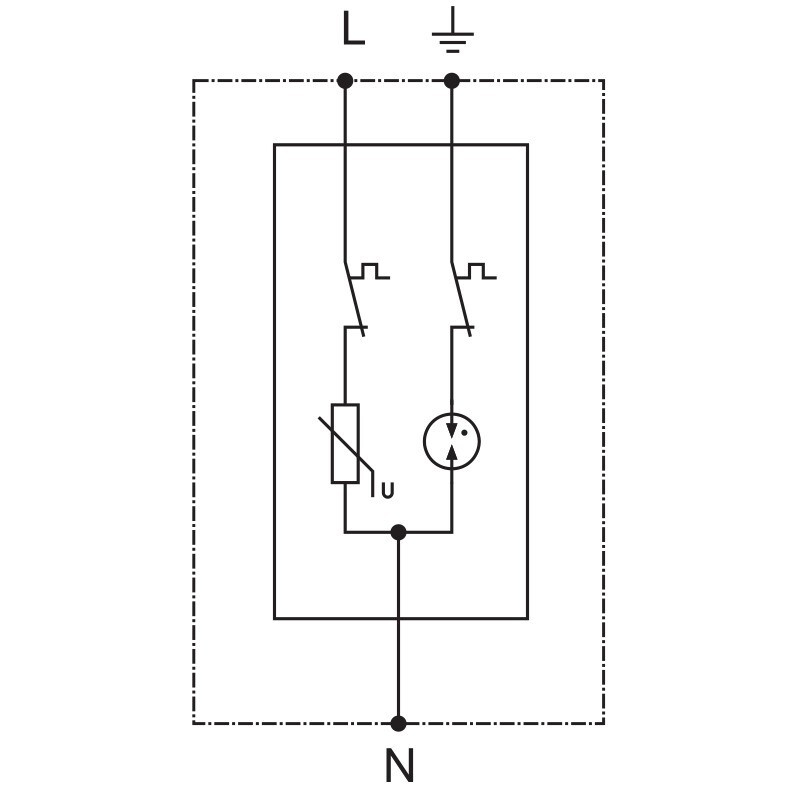

Configuratia 1+1P este utilizata in instalatii monofazate 230V, oferind protectie intre faza si nul, precum si intre nul si PE.

Datorita dimensiunii de doar 1 modul, este ideal pentru tablouri compacte sau aplicatii rezidentiale.

────────────────────────────────────────────────────────

Performanta electrica

Curentul nominal de 20 kA (8/20µs) permite absorbtia repetata a impulsurilor tranzitorii.

Curentul maxim de 40 kA reprezinta limita superioara de energie disipata intr-un impuls sever.

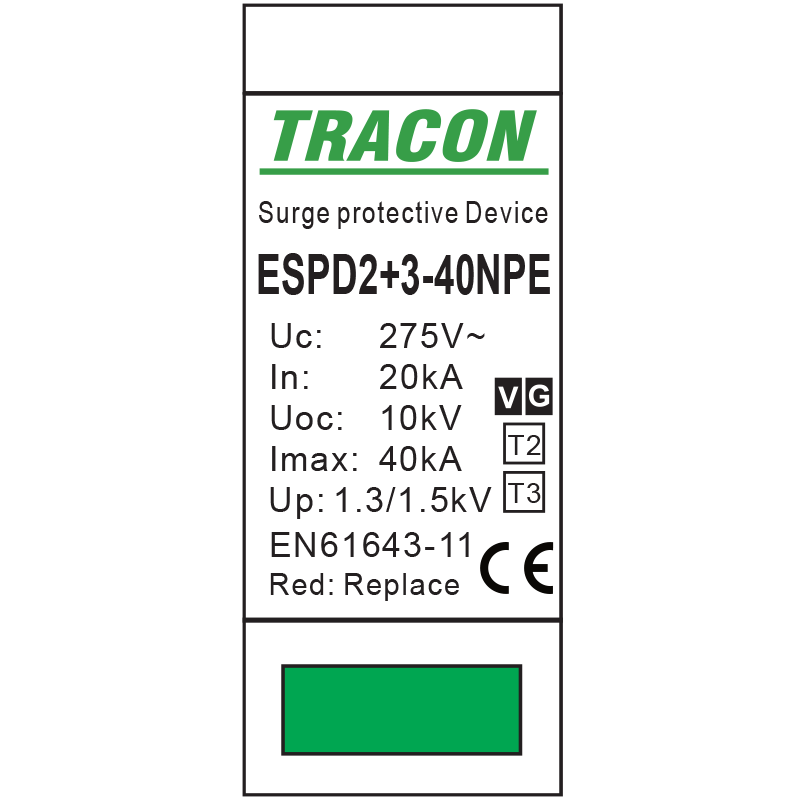

Nivelul de protectie 1.3 kV limiteaza tensiunea reziduala transmisa catre echipamentele din aval.

────────────────────────────────────────────────────────

Compatibilitate cu sisteme electrice

Compatibil cu:

• TN

• TN-C-S

• TT

Nu este compatibil cu:

• TN-C

• TN-S

• DC

────────────────────────────────────────────────────────

Constructie si montaj

Dispozitivul ocupa doar 1 modul pe sina DIN, permitand integrarea usoara in tablouri monofazate.

Sectiunea maxima admisa:

• 16 mm2 conductor solid

• 10 mm2 conductor flexibil

Dispozitivul de protectie supracurent maxim admis in amonte este 125 A.

────────────────────────────────────────────────────────

Avantaje tehnice

• protectie combinata T2 + T3

• configuratie monofazata 1+1P

• ocupare minima de spatiu

• nivel de protectie 1.3 kV

• compatibil cu TN, TN-C-S si TT

• ideal pentru protectia echipamentelor electronice

────────────────────────────────────────────────────────

Aplicatii recomandate

• tablouri electrice monofazate

• instalatii rezidentiale

• protectia aparatelor electrocasnice

• protectia echipamentelor IT

• tablouri secundare compacte

────────────────────────────────────────────────────────

Intrebari frecvente (FAQ)

Intrebare: Este potrivit pentru instalatii 230V?
Raspuns: Da, este proiectat pentru 230 V AC si configuratie 1+1P.

Intrebare: Cat spatiu ocupa?
Raspuns: 1 modul.

Intrebare: Ce nivel de protectie ofera?
Raspuns: 1.3 kV pentru L-N si N-PE.

Intrebare: Este compatibil cu sistem TT?
Raspuns: Da, acest model este compatibil si cu TT.
