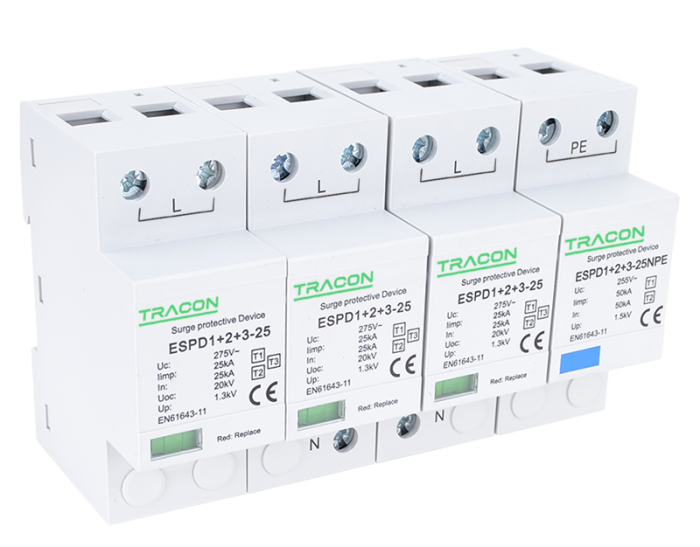

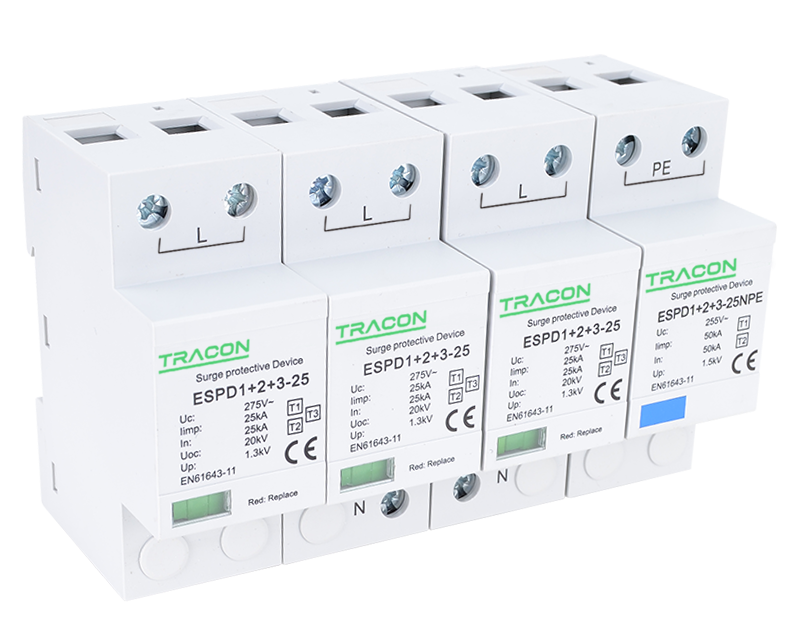

Descarcator de supratensiune T1+T2+T3 integrat AC 3+1P 100kA 400V - Tracon ESPD1+2+3-25-3+1P

Descarcator de supratensiune T1+T2+T3 integrat AC 3+1P 100kA 400V - Tracon ESPD1+2+3-25-3+1P

Name: Descarcator de supratensiune T1+T2+T3 integrat AC 3+1P 100kA 400V - Tracon ESPD1+2+3-25-3+1P
Brand: TRACON
SKU: ESPD1+2+3-25-3+1P
Price: 1485.88 RON
Availability: InStock

1.485,88 Lei

Descarcator de supratensiune tip T1+T2+T3 integrat pentru retele trifazate AC 400V, configuratie 3+1P. Curent nominal de descarcare 25 kA (8/20µs) si curent maxim 100 kA. Compatibil cu sisteme TN-C-S, TN-S si TT. Ofera protectie completa impotriva impulsurilor de trasnet, supratensiunilor tranzitorii si protectie fina pentru echipamentele electrice si electronice sensibile.

In stoc

Durata de livrare: 5-7 zile lucratoare

Limita stoc

Adauga in cos

Cod Produs: ESPD1+2+3-25-3+1P Ai nevoie de ajutor? 0774023936

Adauga la Favorite

Descriere
Download (1)
Review-uri (0)
FAQ

Specificatii Tehnice Principale

Parametru	Valoare
Cod produs (SKU)	ESPD1+2+3-25-3+1P
Producator	Tracon
Tip descarcator	T1+T2+T3 integrat
Numar de conductoare (fara impamantare)	4
Curent de scurgere nominal (8/20)	25 kA
Curent maxim de descarcare (8/20)	100 kA
Tensiune nominala AC	400 V
Tensiunea maxima continua AC	275 V
Nivel de protectie de tensiune	1.3 kV
Nivel de protectie de tensiune L-N	1.3 kV
Nivel de protectie de tensiune N-PE	1.3 kV
Dispozitiv de protectie supracurent maxim	325 A
Configurarea sistemului DC	Nu
Configurarea sistemului TN	Nu
Configurarea sistemului TN-C	Nu
Configurarea sistemului TN-C-S	Da
Configurarea sistemului TN-S	Da
Configurarea sistemului TT	Da
Dimensiune de constructie	8 modular spacing
Sectiune transversala maxima conductor solid	35 mm2
Sectiune transversala maxima conductor flexibil	35 mm2
Cu contact de semnalizare la distanta	Nu
Categoria de tip 2	Da
Garantie	2 ani

────────────────────────────────────────────────────────

Ce este un descarcator T1+T2+T3 integrat 3+1P

Modelul ESPD1+2+3-25-3+1P ofera protectie completa in trei trepte intr-un singur dispozitiv pentru retele trifazate:

T1 – protectie impotriva impulsurilor de trasnet de mare energie
T2 – limitarea supratensiunilor tranzitorii din retea
T3 – protectie fina pentru echipamente electronice sensibile

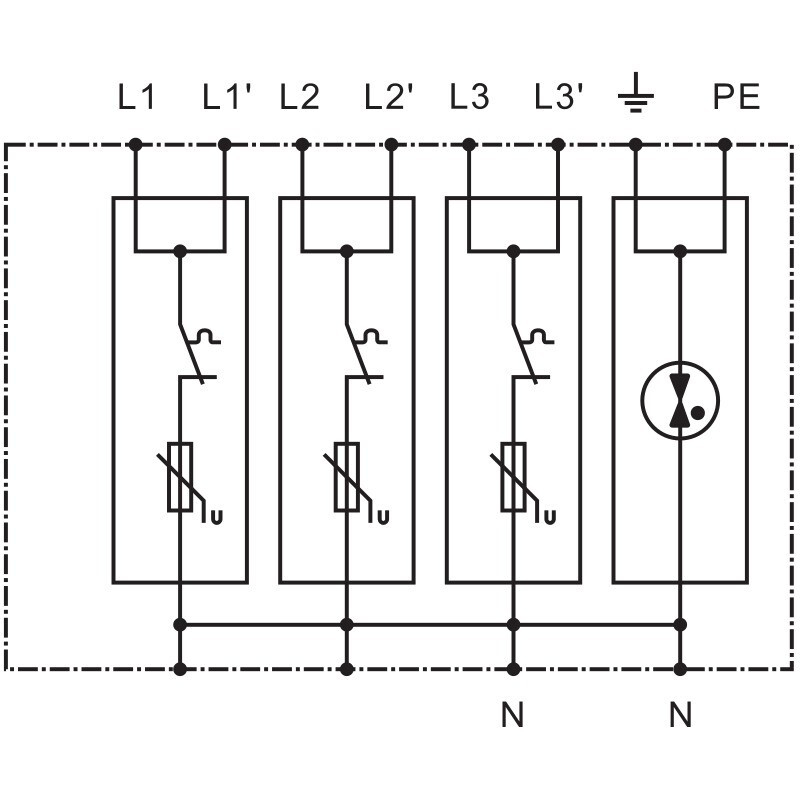

Configuratia 3+1P permite protectia pentru trei faze si conductorul de nul, inclusiv intre N si PE.

Este destinat montajului in tabloul principal al instalatiilor trifazate unde se doreste protectie completa intr-un singur dispozitiv.

────────────────────────────────────────────────────────

Performanta electrica si nivel de protectie

Curentul nominal de 25 kA (8/20µs) permite preluarea impulsurilor repetate de energie mare.

Curentul maxim de 100 kA indica o capacitate ridicata de absorbtie a impulsurilor severe.

Nivelul de protectie 1.3 kV limiteaza tensiunea reziduala transmisa catre echipamentele conectate in aval.

────────────────────────────────────────────────────────

Compatibilitate cu sisteme electrice

Compatibil cu:

TN-C-S
TN-S
TT

Nu este compatibil cu:

TN
TN-C
DC

────────────────────────────────────────────────────────

Constructie si montaj

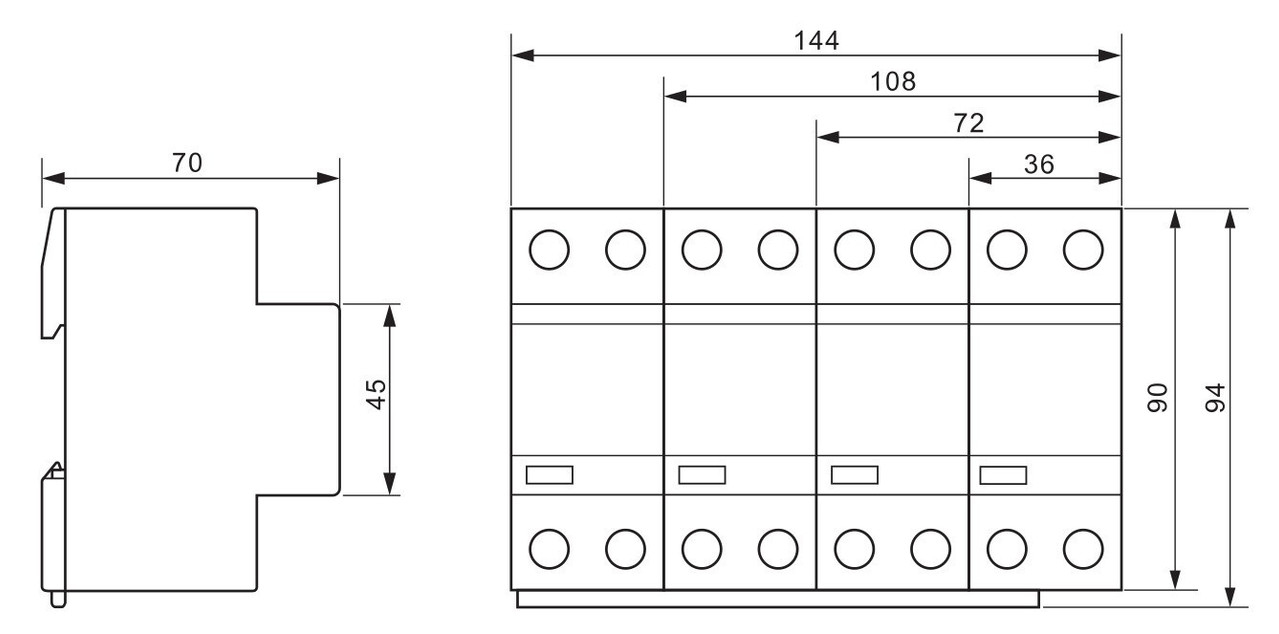

Dispozitivul ocupa 8 module in tablou si se monteaza pe sina DIN.

Sectiunea maxima admisa este de 35 mm2 pentru conductor solid si flexibil, permitand conexiuni robuste in circuite principale trifazate.

Dispozitivul de protectie supracurent maxim admis in amonte este 325 A.

────────────────────────────────────────────────────────

Avantaje tehnice

protectie completa T1 + T2 + T3
configuratie trifazata 3+1P
curent maxim de descarcare 100 kA
nivel de protectie 1.3 kV
compatibil cu TN-C-S, TN-S si TT
ideal pentru tablouri principale trifazate

────────────────────────────────────────────────────────

Aplicatii recomandate

tablouri principale trifazate
cladiri comerciale
hale industriale
instalatii expuse la risc de descarcari atmosferice
protectia echipamentelor industriale si electronice sensibile

────────────────────────────────────────────────────────

Intrebari frecvente (FAQ)

Intrebare: Ce inseamna T1+T2+T3 integrat?
Raspuns: Dispozitivul combina protectie impotriva trasnetului, supratensiunilor tranzitorii si protectie fina pentru echipamente.

Intrebare: Este potrivit pentru retele 400V trifazate?
Raspuns: Da, este proiectat pentru 400 V AC in configuratie 3+1P.

Intrebare: Care este curentul maxim de descarcare?
Raspuns: 100 kA (8/20µs).

Intrebare: Necesita protectie in amonte?
Raspuns: Da, dispozitivul de protectie supracurent maxim admis este 325 A.

Catalog Descarcator de supratensiune T1+T2+T3 integrat AC 3+1P 100kA 400V - Tracon ESPD1+2+3-25-3+1P
Descarca

Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review

Ce înseamnă SPD integrat T1+T2+T3 pe AC?

Înseamnă protecție combinată pentru impulsuri mari asociate trăsnetului (T1), protecție pentru supratensiuni induse/comutații (T2) și protecție fină (T3), într-un singur dispozitiv.

Ce înseamnă configurația 3+1 la un SPD trifazat?

Înseamnă că sunt protejate cele 3 faze, iar nulul este protejat printr-un modul separat între N și PE, util în anumite scheme de împământare.

Care sunt parametrii principali ai acestui model Tracon?

Este pentru 400V AC, configurație 3+1P, cu capacitate de descărcare declarată 100kA și protecție integrată T1+T2+T3.

Unde se montează într-o instalație electrică?

De regulă în tabloul principal sau în tabloul de distribuție imediat după alimentare, acolo unde protecția la supratensiuni este cea mai eficientă pentru întreaga instalație.

Comparație: SPD T1+T2+T3 integrat vs SPD T2 standard

T2 standard este comun în tablouri pentru supratensiuni induse, dar nu acoperă la fel de bine impulsurile de tip trăsnet ca un dispozitiv cu T1 integrat. Un integrat T1+T2+T3 poate reduce necesitatea mai multor trepte separate, dacă proiectul permite.

Când este recomandat un nivel de 100kA?

Este recomandat în instalații cu risc ridicat sau cerințe stricte de protecție, de exemplu clădiri cu paratrăsnet, rețele expuse sau proiecte industriale.
