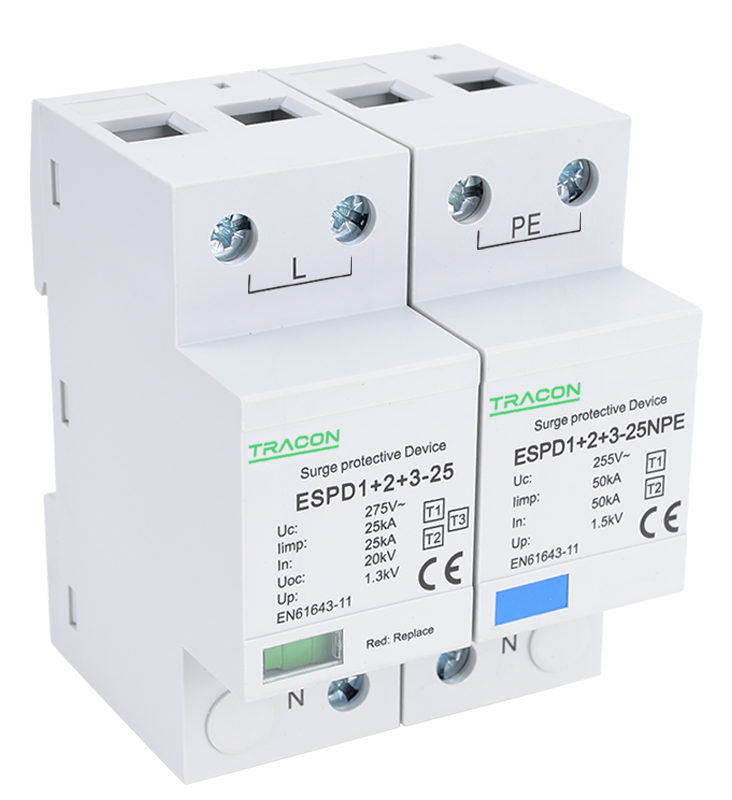

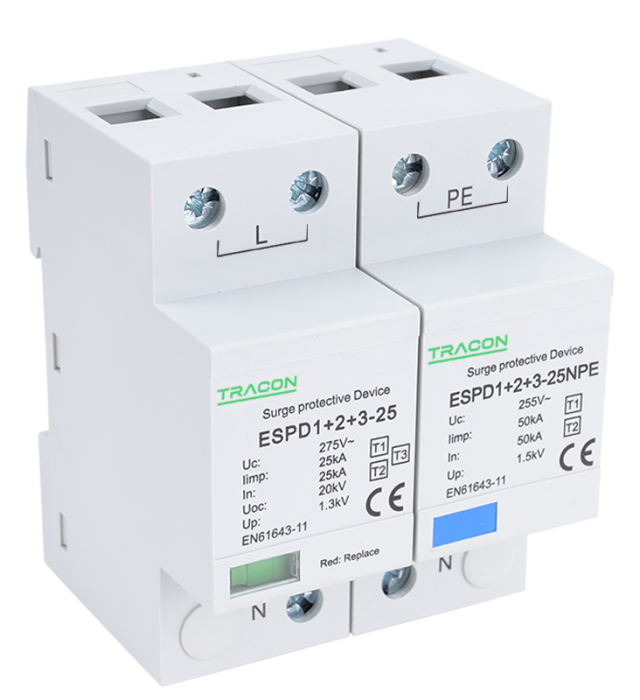

Descarcator de supratensiune T1+T2+T3 integrat AC 1+1P 100kA 230V - Tracon ESPD1+2+3-25-1+1P

Specificatii Tehnice Principale

────────────────────────────────────────────────────────

Ce este un descarcator T1+T2+T3 integrat

Modelul ESPD1+2+3-25-1+1P ofera protectie completa in trei trepte intr-un singur dispozitiv:

• T1 – protectie impotriva impulsurilor de trasnet de mare energie

• T2 – limitarea supratensiunilor tranzitorii din retea

• T3 – protectie fina pentru echipamente electronice sensibile

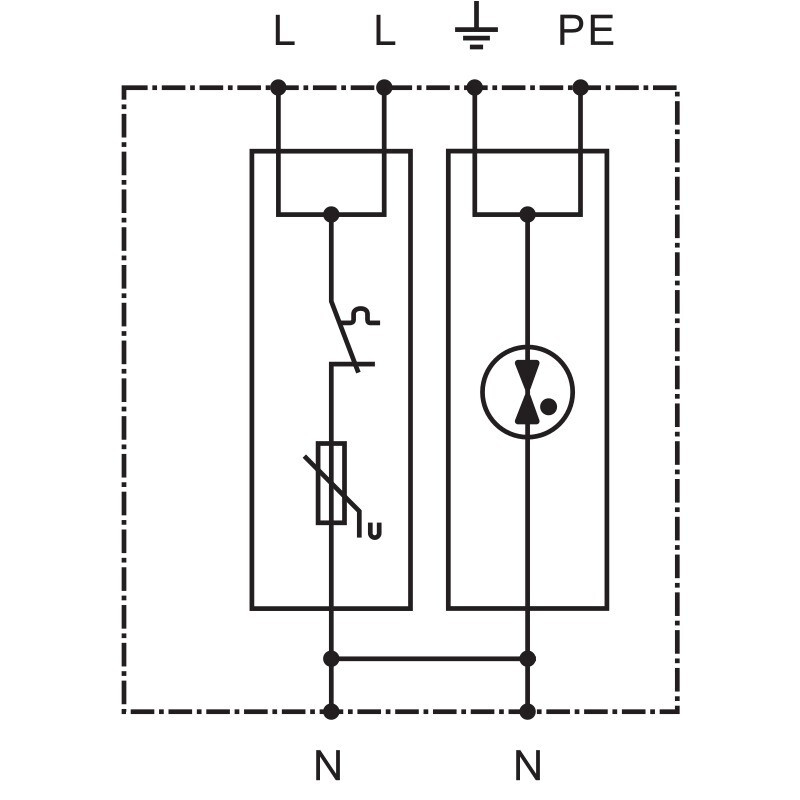

Configuratia 1+1P este destinata instalatiilor monofazate 230V, oferind protectie intre faza si nul, precum si intre nul si PE.

────────────────────────────────────────────────────────

Performanta electrica si nivel de protectie

Curentul nominal de 25 kA (8/20µs) permite preluarea impulsurilor repetate de energie mare.

Curentul maxim de 100 kA reprezinta capacitatea de absorbtie a unui impuls sever de mare intensitate.

Nivelul de protectie 1.3 kV limiteaza tensiunea reziduala transmisa catre echipamentele din aval, reducand riscul defectarii aparaturii sensibile.

────────────────────────────────────────────────────────

Compatibilitate cu sisteme electrice

Compatibil cu:

• TN

• TN-C-S

• TT

Nu este compatibil cu:

• TN-C

• TN-S

• DC

────────────────────────────────────────────────────────

Constructie si montaj

Dispozitivul ocupa 4 module pe sina DIN si este destinat montajului in tabloul principal al instalatiei monofazate.

Sectiunea maxima admisa este de 35 mm2 pentru conductor solid si flexibil, permitand conexiuni robuste in circuite principale.

Dispozitivul de protectie supracurent maxim admis in amonte este 325 A.

────────────────────────────────────────────────────────

Avantaje tehnice

• protectie completa T1 + T2 + T3 intr-un singur dispozitiv

• configuratie monofazata 1+1P

• curent maxim de descarcare 100 kA

• nivel de protectie 1.3 kV

• compatibil cu TN, TN-C-S si TT

• montaj pe sina DIN

• ideal pentru protectia integrala a instalatiilor rezidentiale

────────────────────────────────────────────────────────

Aplicatii recomandate

• tablouri principale monofazate

• cladiri rezidentiale

• instalatii expuse la risc de descarcari atmosferice

• protectia echipamentelor IT si electrocasnice

• instalatii unde se doreste protectie completa intr-un singur dispozitiv

────────────────────────────────────────────────────────

Intrebari frecvente (FAQ)

Intrebare: Ce inseamna T1+T2+T3?
Raspuns: Dispozitivul combina protectie impotriva impulsurilor de trasnet, supratensiunilor tranzitorii si protectie fina pentru echipamente electronice.

Intrebare: Este potrivit pentru instalatii 230V?
Raspuns: Da, este proiectat pentru 230 V AC monofazat.

Intrebare: Care este curentul maxim suportat?
Raspuns: 100 kA (8/20µs).

Intrebare: Necesita protectie in amonte?
Raspuns: Da, dispozitivul de protectie supracurent maxim admis este 325 A.
