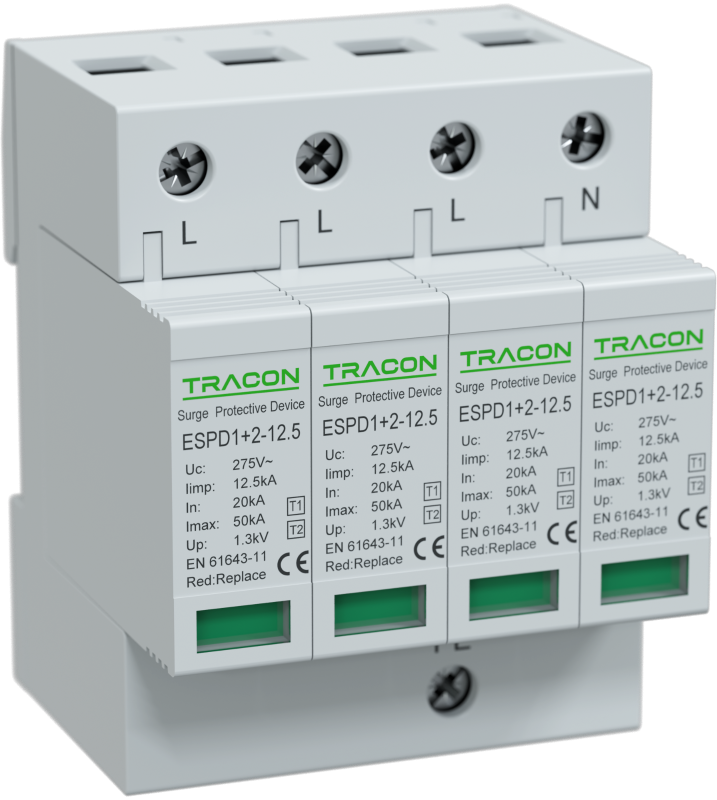

Descarcator de supratensiune T1+T2 elem. mod. inlocuibil, AC 4P 20kA 400V - Tracon ESPD1+2-12.5-4P

Descarcator de supratensiune T1+T2 elem. mod. inlocuibil, AC 4P 20kA 400V - Tracon ESPD1+2-12.5-4P

Name: Descarcator de supratensiune T1+T2 elem. mod. inlocuibil, AC 4P 20kA 400V - Tracon ESPD1+2-12.5-4P
Brand: TRACON
SKU: ESPD1+2-12.5-4P
Price: 635.9 RON
Availability: InStock

635,90 Lei

Descarcator de supratensiune tip T1+T2 pentru retele AC 400V, configuratie 4 poli, curent nominal de descarcare 20 kA (8/20µs) si curent maxim 50 kA. Compatibil cu sisteme TN-C-S si TN-S. Ofera protectie eficienta impotriva supratensiunilor tranzitorii si impulsurilor de energie, protejand echipamentele electrice si electronice din instalatie.

In stoc

Durata de livrare: 5-7 zile lucratoare

Limita stoc

Adauga in cos

Cod Produs: ESPD1+2-12.5-4P Ai nevoie de ajutor? 0774023936

Adauga la Favorite

Descriere
Download (1)
Review-uri (0)
FAQ

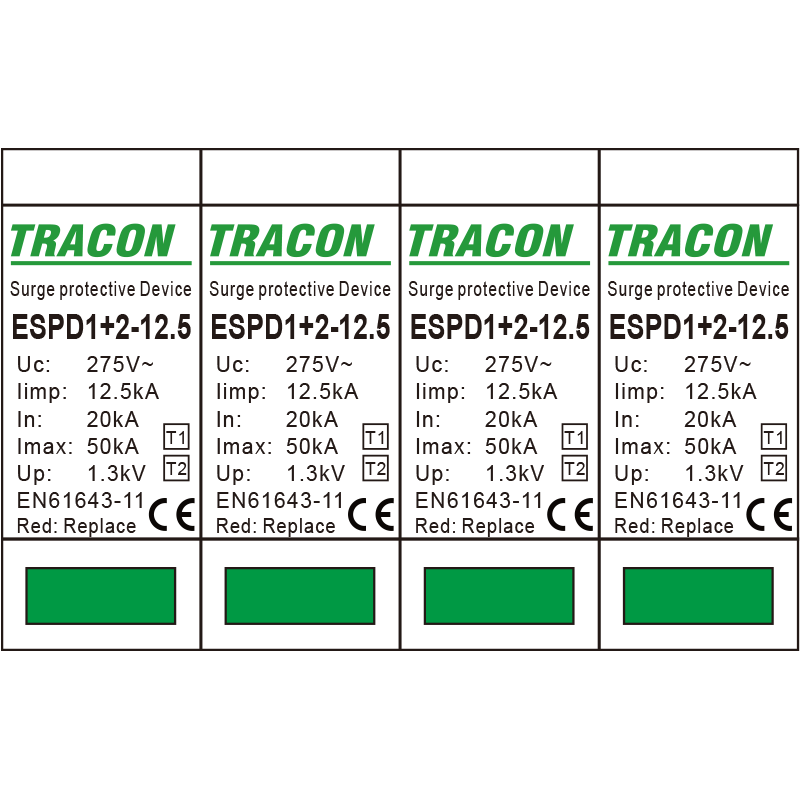

Specificatii Tehnice Principale

Parametru	Valoare
Cod produs (SKU)	ESPD1+2-12.5-4P
Producator	Tracon
Tip descarcator	T1+T2
Numar de conductoare (fara impamantare)	4
Curent de scurgere nominal (8/20)	20 kA
Curent maxim de descarcare (8/20)	50 kA
Tensiune nominala AC	400 V
Tensiunea maxima continua AC	275 V
Nivel de protectie de tensiune	1.3 kV
Nivel de protectie de tensiune L-N	1.3 kV
Nivel de protectie de tensiune N-PE	1.3 kV
Dispozitiv de protectie supracurent maxim	160 A
Configurarea sistemului DC	Nu
Configurarea sistemului TN	Nu
Configurarea sistemului TN-C	Nu
Configurarea sistemului TN-C-S	Da
Configurarea sistemului TN-S	Da
Configurarea sistemului TT	Nu
Dimensiune de constructie	4 modular spacing
Sectiune transversala maxima conductor solid	35 mm2
Sectiune transversala maxima conductor flexibil	35 mm2
Cu contact de semnalizare la distanta	Nu
Categoria de tip 2	Da
Garantie	2 ani

────────────────────────────────────────────────────────

Ce este un descarcator T1+T2 si cum functioneaza

Un descarcator de supratensiune T1+T2 este un dispozitiv de protectie combinat care limiteaza atat impulsurile de energie mare provenite din descarcari atmosferice, cat si supratensiunile tranzitorii generate in retea de comutari sau defecte.

Modelul ESPD1+2-12.5-4P este destinat instalarii in tabloul principal sau secundar de distributie si actioneaza prin limitarea tensiunii de impuls la un nivel sigur pentru echipamentele din aval.

────────────────────────────────────────────────────────

Performanta electrica si nivel de protectie

Curentul nominal de 20 kA (8/20µs) permite preluarea repetata a impulsurilor de supratensiune moderate.

Curentul maxim de descarcare de 50 kA indica capacitatea maxima de absorbtie a energiei intr-un impuls sever.

Nivelul de protectie de 1.3 kV limiteaza tensiunea reziduala transmisa catre instalatie, reducand riscul deteriorarii echipamentelor sensibile.

────────────────────────────────────────────────────────

Compatibilitate cu sisteme electrice

Acest model este compatibil cu:

sisteme TN-C-S
sisteme TN-S

Nu este compatibil cu:

sisteme TT
sisteme TN
sisteme TN-C
sisteme DC

────────────────────────────────────────────────────────

Constructie si montaj

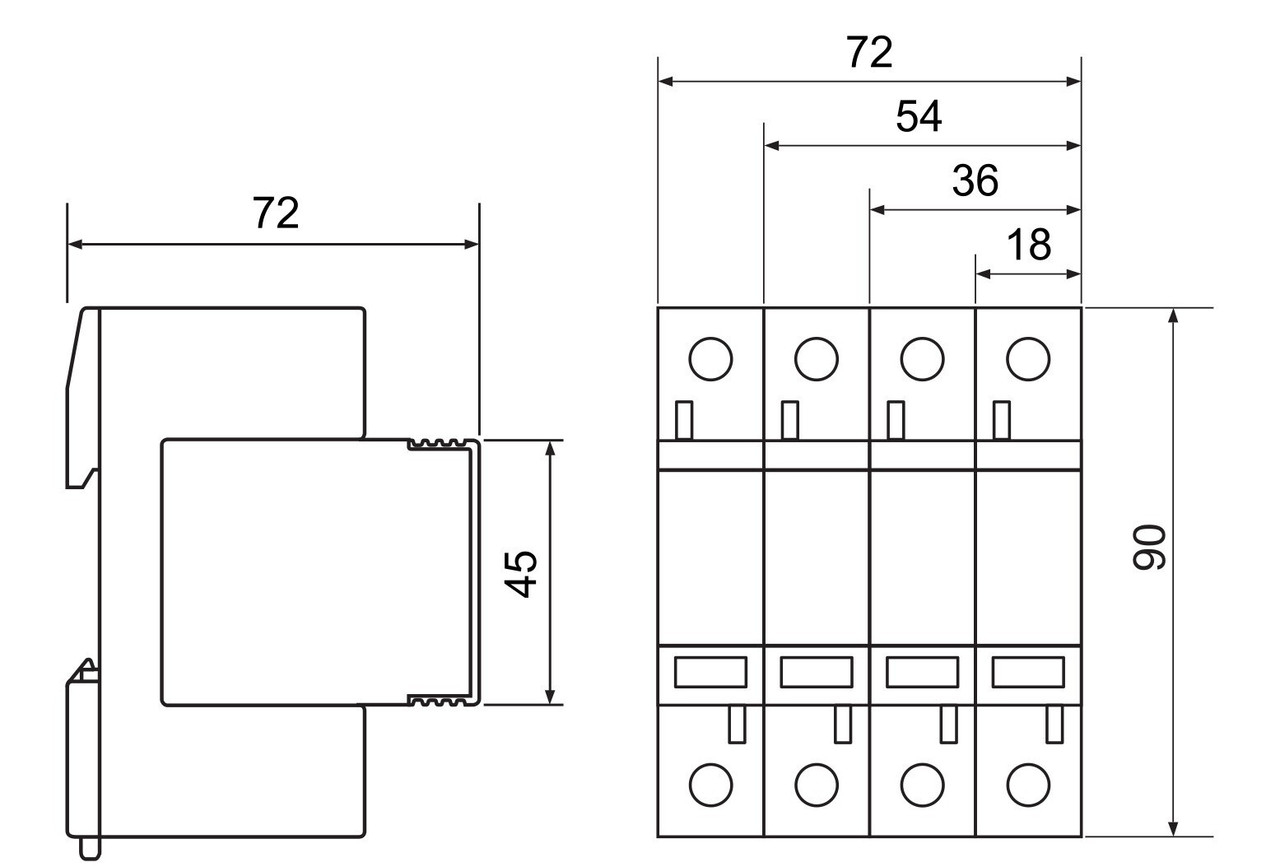

Dispozitivul ocupa 4 module in tablou (4 modular spacing) si se monteaza pe sina DIN.

Sectiunea maxima admisa a conductorului este de 35 mm2 atat pentru conductor solid, cat si pentru conductor flexibil, ceea ce permite conexiuni robuste si sigure.

Protectia maxima admisa in amonte este de 160 A conform specificatiei.

────────────────────────────────────────────────────────

Avantaje tehnice

protectie combinata T1+T2
nivel de protectie scazut 1.3 kV
compatibil cu retele trifazate 400 V
montaj rapid pe sina DIN
ocupare redusa de spatiu (4 module)
element modular
fara contact de semnalizare la distanta

────────────────────────────────────────────────────────

Aplicatii recomandate

tablouri principale de distributie
tablouri secundare
cladiri rezidentiale trifazate
cladiri comerciale
protectia echipamentelor electronice
instalatii cu risc de supratensiuni tranzitorii

────────────────────────────────────────────────────────

Intrebari frecvente (FAQ)

Intrebare: Este potrivit pentru retea trifazata 400V?
Raspuns: Da, este proiectat pentru 400 V AC si 4 conductoare.

Intrebare: Ce nivel de protectie ofera?
Raspuns: Nivel de protectie 1.3 kV pentru L-N si N-PE.

Intrebare: Necesita siguranta in amonte?
Raspuns: Da, dispozitivul de protectie supracurent maxim admis este 160 A.

Intrebare: Este compatibil cu sistem TT?
Raspuns: Nu, este compatibil doar cu TN-C-S si TN-S.

Catalog Descarcator de supratensiune T1+T2 elem. mod. inlocuibil, AC 4P 20kA 400V - Tracon ESPD1+2-12.5-4P
Descarca

Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Scrie un review

Ce înseamnă SPD T1+T2 și când se recomandă?

T1+T2 înseamnă protecție combinată pentru impulsuri puternice asociate trăsnetului și pentru supratensiuni tranzitorii uzuale din instalație. Se recomandă în tablouri principale sau în instalații mai expuse.

Ce înseamnă 4P la un SPD trifazat?

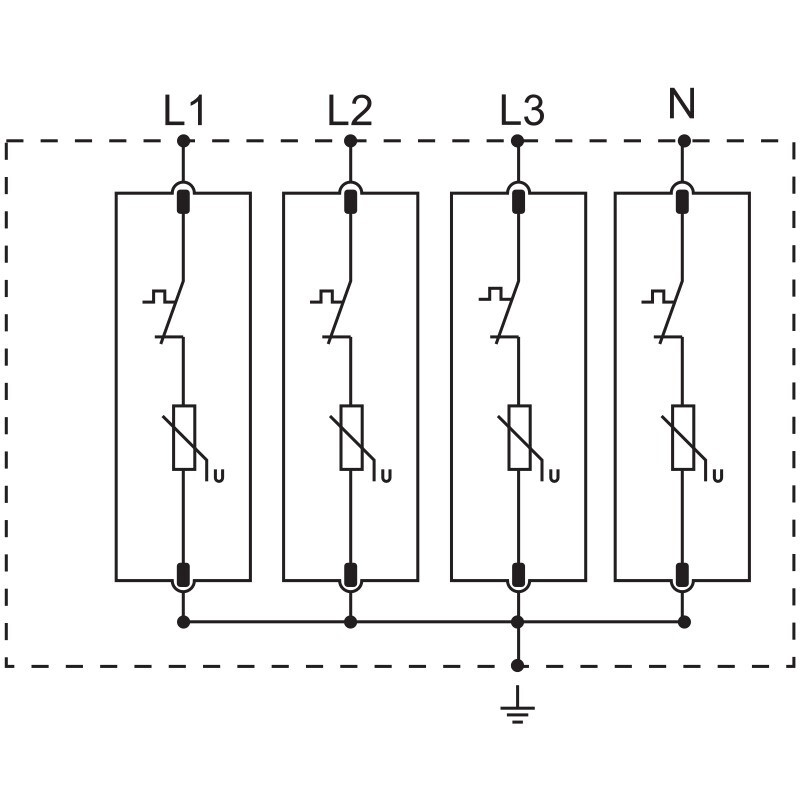

Înseamnă protecție pe cele 3 faze și pe nul, într-o configurație cu 4 poli.

Care sunt parametrii principali ai acestui model?

Este pentru AC 400V, 4P, cu protecție T1+T2 și nivel de descărcare indicat ca 20kA, având modul înlocuibil.

Ce avantaj are elementul modular înlocuibil?

Înlocuiești doar cartușul/modulul, păstrând baza și conexiunile, ceea ce reduce timpul și costul intervenției în tablou.

Comparație: SPD T1+T2 vs SPD T2

T2 este orientat în special pe supratensiuni induse și comutații, în timp ce T1+T2 adaugă protecție mai bună la impulsuri de tip trăsnet. Alegerea corectă depinde de expunere și cerința de proiect.

Unde se montează corect într-o instalație?

De regulă în tabloul principal sau în tabloul de distribuție protejat, cu legături cât mai scurte către bara PE pentru eficiență maximă.
