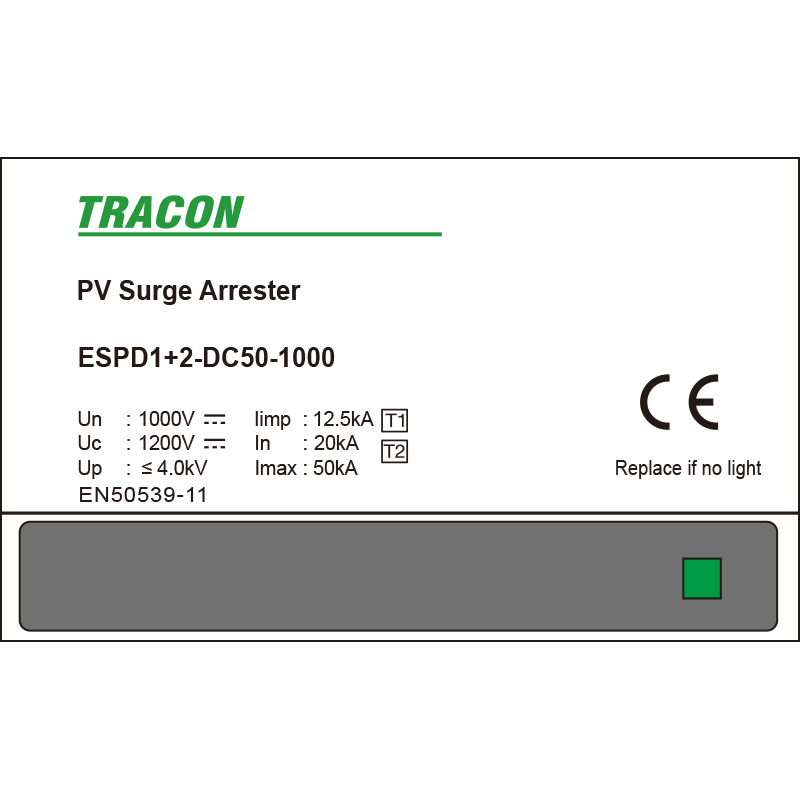

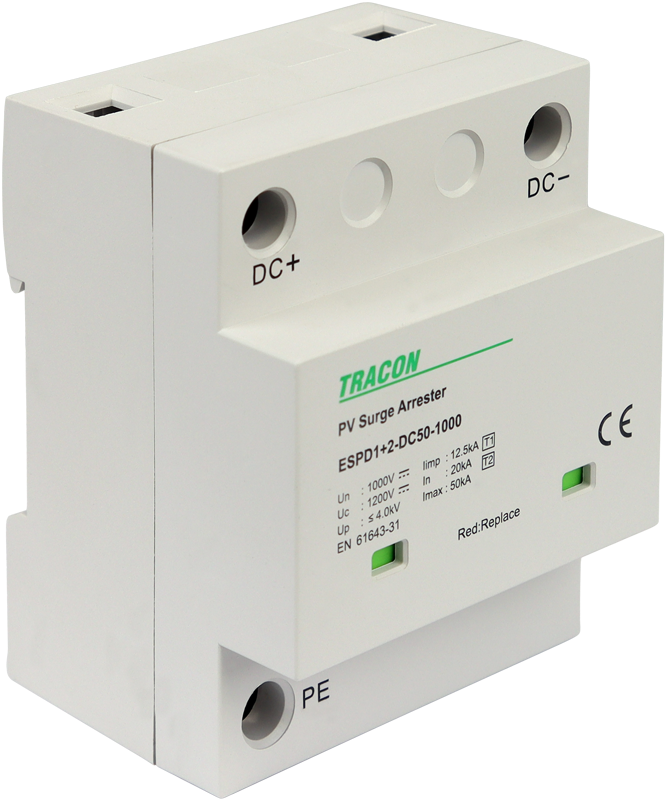

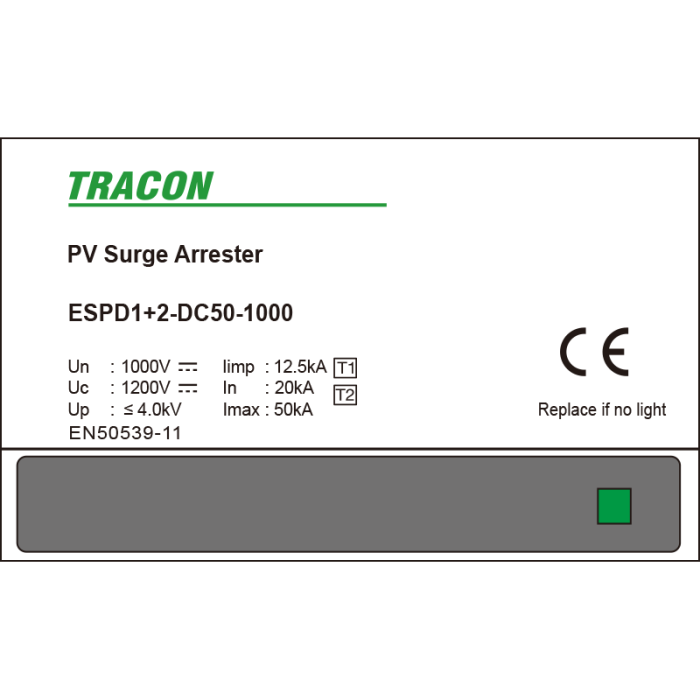

Descarcator de supratensiune T1+T2 integrat DC Ucpv 1200V 50kA 2P - Tracon ESPD1+2-DC50-1000

Specificatii Tehnice Principale

────────────────────────────────────────────────────────

Ce este un descarcator T1+T2 DC 1200V

Modelul ESPD1+2-DC50-1000 este destinat protectiei instalatiilor fotovoltaice cu tensiuni ridicate, de pana la 1000 V DC, avand Ucpv 1200 V.

Acesta combina doua niveluri de protectie:

• T1 – pentru impulsuri de trasnet de mare energie

• T2 – pentru supratensiuni tranzitorii induse

Este esential in instalatiile solare unde lungimea stringurilor si tensiunea Voc pot genera valori ridicate ale tensiunii DC.

────────────────────────────────────────────────────────

Performanta electrica

Curentul nominal de 20 kA (8/20µs) permite absorbtia repetata a impulsurilor tranzitorii.

Curentul maxim de 50 kA indica o capacitate ridicata de disipare a energiei.

Tensiunea maxima continua Ucpv 1200 V asigura compatibilitatea cu sisteme fotovoltaice moderne de 1000 V DC.

Nivelul de protectie 4 kV limiteaza tensiunea reziduala transmisa catre invertor si alte echipamente DC.

────────────────────────────────────────────────────────

Aplicatii recomandate

• tablouri DC fotovoltaice 1000V

• protectia stringurilor solare

• cutii combiner

• protectia invertorului solar

• instalatii solare comerciale si industriale

────────────────────────────────────────────────────────

Constructie si montaj

Se monteaza pe sina DIN in tablouri DC.

Ocupare: 4 module.

Sectiune maxima conductor admisa:

• 35 mm2 solid

• 35 mm2 flexibil

Dispozitivul de protectie supracurent maxim admis in amonte este 200 A.

────────────────────────────────────────────────────────

Avantaje tehnice

• protectie combinata T1 + T2 pentru DC

• Ucpv 1200 V

• potrivit pentru sisteme 1000 V DC

• Imax 50 kA

• montaj pe sina DIN

• ideal pentru aplicatii fotovoltaice comerciale

────────────────────────────────────────────────────────

Intrebari frecvente (FAQ)

Intrebare: Este potrivit pentru sisteme fotovoltaice de 1000V DC?
Raspuns: Da, tensiunea nominala este 1000 V DC iar Ucpv este 1200 V.

Intrebare: Care este curentul maxim de descarcare?
Raspuns: 50 kA (8/20µs).

Intrebare: Se poate folosi in retele AC?
Raspuns: Nu, este destinat exclusiv circuitelor DC.

Intrebare: Unde se monteaza?
Raspuns: In tablouri DC sau cutii combiner, pe sina DIN.
