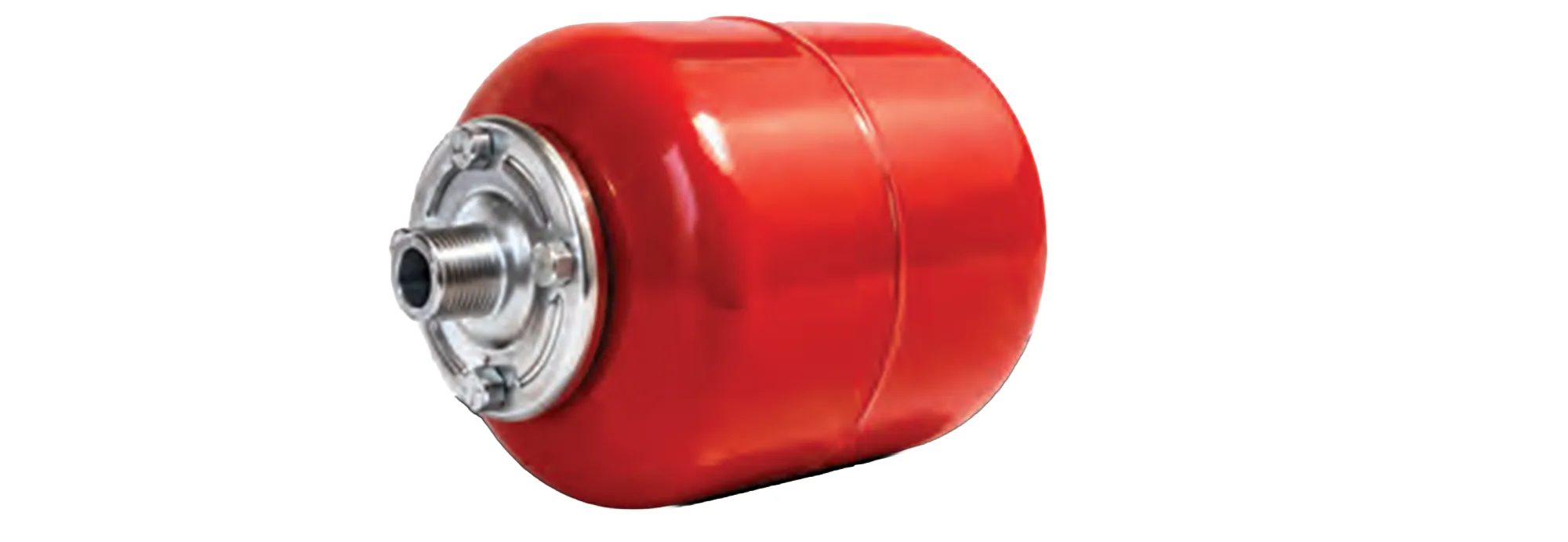

Vas de expansiune pentru sisteme de incalzire 12 L, membrana EPDM, racord 1", 8 bar – Qube Aqua WAT1501

Vasul de expansiune Qube Aqua WAT1501 este destinat utilizării în sistemele de încălzire, unde are rolul de a compensa variațiile de volum ale agentului termic produse de modificarea temperaturii.

Atunci când apa din circuit se încălzește, volumul acesteia crește. Vasul de expansiune preia această variație și contribuie la stabilizarea presiunii din instalație, protejând centrala, pompele, conductele și celelalte componente ale sistemului.

Modelul WAT1501 are o capacitate de 12 litri și utilizează o membrană EPDM.

Specificații tehnice principale

Capacitate de 12 litri

Qube Aqua WAT1501 are o capacitate de 12 litri.

Capacitatea vasului trebuie aleasă în funcție de volumul total de agent termic din instalație, temperatura maximă de funcționare și presiunile de lucru ale sistemului.

Compensează dilatarea agentului termic

În timpul funcționării instalației de încălzire, temperatura agentului termic crește și determină mărirea volumului acestuia.

Vasul de expansiune preia surplusul de volum și contribuie la menținerea presiunii sistemului la valori sigure și stabile.

Protejează instalația de încălzire

Utilizarea unui vas de expansiune dimensionat corespunzător contribuie la protejarea:

• centralei termice;

• pompei de circulație;

• conductelor;

• schimbătoarelor de căldură;

• distribuitoarelor;

• robineților și vanelor;

• celorlalte componente hidraulice ale instalației.

Membrană EPDM

WAT1501 este prevăzut cu membrană EPDM.

Membrana separă agentul termic de perna de aer aflată sub presiune și permite compensarea variațiilor de volum produse în timpul încălzirii și răcirii instalației.

EPDM este un material utilizat frecvent în sistemele termice datorită rezistenței sale la temperatură și utilizare repetată.

Presiune maximă de lucru 8 bar

Vasul este proiectat pentru o presiune maximă de lucru de 8 bar.

Această valoare trebuie respectată la dimensionarea și exploatarea instalației.

Presiune maximă 10 bar

Specificațiile gamei indică o presiune maximă de 10 bar.

Toate componentele sistemului trebuie alese și dimensionate corespunzător presiunilor existente în instalație.

Presiune inițială de 1,5 bar

Presiunea inițială a vasului este de:

1,5 bar ±10%.

Presiunea de preîncărcare trebuie verificată înainte de punerea în funcțiune și adaptată parametrilor instalației atunci când proiectarea sistemului impune acest lucru.

Temperatură de lucru 0–99°C

Domeniul de temperatură al vasului este cuprins între:

0°C și 99°C.

Acest interval permite utilizarea sa în instalațiile de încălzire cu temperaturi ridicate ale agentului termic.

Racord de 1"

Conectarea la instalația termică se realizează prin racord de 1".

Compatibilitatea racordului trebuie verificată înainte de instalare.

Montaj vertical sau orizontal

Modelul permite utilizarea în configurație:

• verticală;

• orizontală.

Poziția finală de instalare trebuie aleasă în funcție de configurația circuitului și spațiul disponibil.

Greutate aproximativă 2,7 kg

Pentru estimarea transportului și manipulării poate fi luată în calcul o greutate de aproximativ 2,7 kg pentru această categorie de vas de expansiune de 12 litri.

Culoare roșie

WAT1501 are finisaj exterior de culoare roșie, caracteristic vaselor de expansiune destinate instalațiilor de încălzire.

Întreținere redusă

Vasul este conceput pentru funcționare pe termen lung cu necesar redus de întreținere.

Este recomandată verificarea periodică a:

• presiunii de preîncărcare;

• racordului;

• etanșeității;

• stării generale a vasului.

Avantaje principale

• capacitate de 12 litri;

• destinat sistemelor de încălzire;

• membrană EPDM;

• presiune maximă de lucru 8 bar;

• presiune maximă 10 bar;

• presiune inițială 1,5 bar ±10%;

• temperatură de lucru 0–99°C;

• racord 1";

• greutate aproximativă 2,7 kg;

• montaj vertical sau orizontal;

• contribuie la stabilizarea presiunii instalației;

• protejează echipamentele împotriva variațiilor de presiune;

• necesită întreținere redusă.
