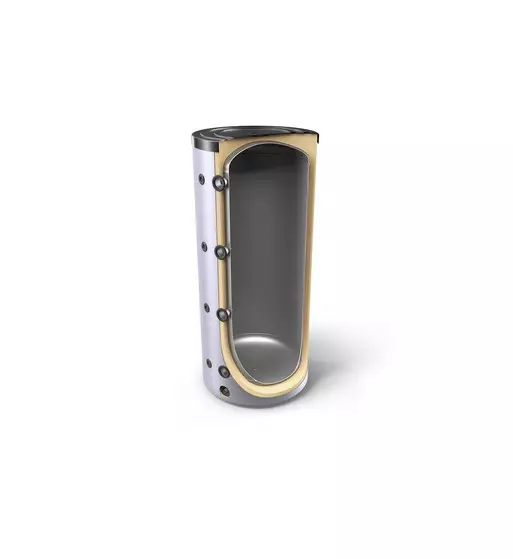

Rezervor de acumulare 200 L, fara serpentina, clasa energetica B, 3 bar, izolatie 50 mm – TESY V 200 60 F40 P4

Rezervorul de acumulare TESY V 200 60 F40 P4 este un vas tampon pentru instalații de încălzire cu circuit închis, destinat acumulării și distribuirii energiei termice produse de sursele conectate la sistem.

Modelul are o capacitate nominală de 200 litri, cu un volum tehnic de aproximativ 202 litri, și este construit fără serpentină, agentul termic fiind stocat direct în interiorul rezervorului.

Specificații tehnice principale

Capacitate de acumulare de 200 litri

TESY V 200 60 F40 P4 oferă un volum tampon generos pentru instalațiile de încălzire, având o capacitate nominală de 200 litri și un volum tehnic de aproximativ 202 litri.

Rezervorul acumulează energia termică produsă atunci când sursa de încălzire furnizează mai multă energie decât consumă instalația în acel moment și o pune ulterior la dispoziția circuitelor.

Prin introducerea unui volum tampon între sursa de căldură și consumatori, instalația poate funcționa mai stabil și poate gestiona mai ușor variațiile de debit și temperatură.

Fără serpentină

Modelul este realizat fără schimbător de căldură intern.

Agentul termic din instalație intră direct în rezervor și este acumulat în volumul acestuia, fără transfer prin intermediul unei serpentine.

Această configurație îl face potrivit pentru utilizarea ca puffer sau rezervor tampon în circuite de încălzire închise.

Rezervorul nu este destinat preparării directe a apei calde menajere.

Presiune nominală de 3 bar

Rezervorul este proiectat pentru o presiune nominală de 3 bar, specifică instalațiilor termice cu circuit închis.

Toate componentele instalației, inclusiv vasul de expansiune, supapele de siguranță și grupurile hidraulice, trebuie dimensionate astfel încât presiunea de funcționare să rămână în limitele admise.

Temperatură maximă de lucru de 95°C

Agentul termic din rezervor poate ajunge la o temperatură maximă de 95°C.

Această limită permite integrarea rezervorului într-o gamă largă de sisteme de încălzire, inclusiv instalații care funcționează la temperaturi ridicate.

Temperatura de exploatare trebuie menținută în limitele admise pentru toate componentele sistemului.

Izolație termică din poliuretan de 50 mm

Rezervorul este prevăzut cu izolație din spumă poliuretanică cu grosimea de 50 mm.

Aceasta reduce transferul de căldură către mediul exterior și contribuie la păstrarea energiei acumulate în agentul termic.

Pierderile termice sunt de 59 W la ΔT 45 K, iar rezervorul se încadrează în clasa energetică B.

4 poziții pentru senzori de temperatură

TESY V 200 60 F40 P4 dispune de 4 buzunare pentru senzori de temperatură, fiecare cu racord G 1/2".

Senzorii pot fi poziționați la niveluri diferite ale rezervorului, ceea ce permite monitorizarea temperaturii pe înălțimea acestuia.

Această configurație este utilă pentru automatizarea instalației și pentru controlul surselor de căldură, pompelor de circulație și circuitelor secundare.

Racorduri hidraulice multiple

Rezervorul dispune de mai multe racorduri hidraulice principale de G 1 1/2", amplasate la diferite niveluri.

Configurația permite conectarea flexibilă a surselor și circuitelor de încălzire și facilitează realizarea unor scheme hidraulice complexe.

Rezervorul dispune și de:

• racord de aerisire G 1 1/2";

• racord de golire G 3/4";

• 4 racorduri G 1/2" pentru buzunarele senzorilor de temperatură.

Integrarea mai multor surse de căldură

Configurația rezervorului permite acumularea și distribuirea energiei provenite din mai multe surse de încălzire.

În funcție de schema instalației, rezervorul poate fi utilizat împreună cu:

• centrale termice;

• cazane pe combustibil solid;

• centrale pe peleți;

• pompe de căldură;

• alte surse termice compatibile cu un circuit tampon.

Racordurile amplasate la niveluri diferite permit adaptarea instalației la configurația hidraulică necesară.

Stabilizarea instalației de încălzire

Rolul principal al unui rezervor tampon este de a crea o rezervă de agent termic între sursa de căldură și consumatori.

Într-un sistem în care cererea de energie variază, rezervorul poate prelua temporar surplusul de energie și îl poate elibera ulterior către instalație.

Acest principiu contribuie la:

• stabilizarea temperaturii agentului termic;

• creșterea volumului total de apă din instalație;

• gestionarea variațiilor de debit;

• separarea producției de energie de consumul instantaneu;

• integrarea mai ușoară a mai multor circuite de încălzire.

Utilizare cu pompe de căldură

TESY V 200 60 F40 P4 poate fi utilizat ca rezervor tampon în instalații cu pompe de căldură, atunci când volumul și parametrii hidraulici corespund cerințelor sistemului.

Volumul suplimentar de agent termic ajută la stabilizarea instalației și poate asigura debitul necesar sursei atunci când anumite circuite secundare se închid.

Capacitatea rezervorului trebuie corelată cu puterea pompei de căldură, volumul instalației și cerințele minime de apă ale echipamentului.

Utilizare cu centrale și cazane

Rezervorul poate fi integrat și în instalații cu centrale sau cazane, în special acolo unde producerea căldurii și consumul acesteia nu se suprapun permanent.

Energia produsă în exces poate fi acumulată în cei aproximativ 200 litri de agent termic și utilizată ulterior de sistemul de încălzire.

În cazul cazanelor pe lemn sau al altor surse cu combustibil solid, rezervorul tampon poate avea un rol important în gestionarea energiei produse în timpul ciclului de ardere.

Dimensiuni și amplasare

Rezervorul are un diametru exterior de aproximativ 600 mm și o înălțime totală de aproximativ 1345 mm.

Corpul rezervorului are un diametru de aproximativ 500 mm, izolația termică ducând diametrul exterior la 600 mm.

Greutatea netă este de aproximativ 47 kg.

Înainte de instalare trebuie verificat spațiul necesar pentru:

• introducerea rezervorului în camera tehnică;

• racordurile laterale;

• conducte;

• senzori;

• armături;

• aerisire;

• golire;

• intervenții de service.

Avantaje principale

• capacitate nominală de 200 litri;

• volum tehnic de aproximativ 202 litri;

• construcție fără serpentină;

• presiune nominală 3 bar;

• temperatură maximă de lucru de 95°C;

• izolație PU de 50 mm;

• clasă energetică B;

• pierderi termice reduse, de 59 W;

• 4 buzunare pentru senzori de temperatură;

• multiple racorduri hidraulice G 1 1/2";

• posibilitatea integrării mai multor surse de energie;

• potrivit pentru instalații cu centrale, cazane și pompe de căldură;

• contribuie la stabilizarea instalației și la creșterea volumului de agent termic.

Alegerea rezervorului de 200 litri

Volumul rezervorului tampon trebuie stabilit în funcție de puterea sursei de căldură, volumul existent în instalație, debitul necesar, tipul consumatorilor și modul de funcționare al sistemului.

Varianta de 200 litri reprezintă o soluție compactă pentru instalațiile care necesită un volum suplimentar semnificativ, fără gabaritul unui rezervor de capacitate foarte mare.

Dimensionarea corectă trebuie realizată în raport cu caracteristicile întregii instalații.

Recomandări pentru montaj

Rezervorul trebuie montat vertical, pe o suprafață stabilă și dimensionată pentru greutatea totală a acestuia după umplere.

Instalația trebuie prevăzută cu toate elementele necesare de siguranță și control, inclusiv:

• vas de expansiune dimensionat corespunzător;

• supapă de siguranță;

• sistem de aerisire;

• robineți de izolare;

• racord de golire;

• pompe de circulație, unde sunt necesare;

• senzori de temperatură;

• conducte dimensionate pentru debitele instalației.

Schema hidraulică trebuie adaptată sursei sau surselor de căldură și circuitelor deservite.
