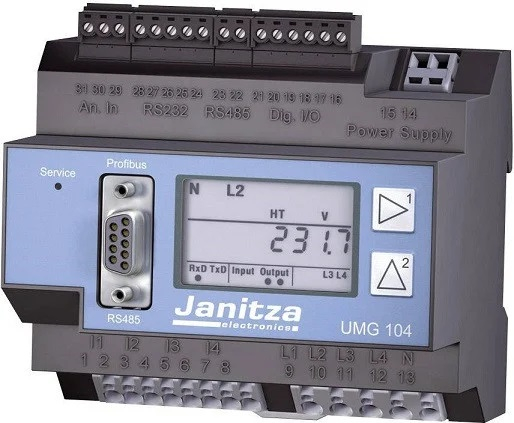

Analizor de retea / Power Analyzer Janitza UMG 104 (PQM, armonici) - Janitza UMG-104
![Analizor de retea / Power Analyzer Janitza UMG 104 (PQM, armonici) - Janitza UMG-104 [1]](https://gomagcdn.ro/domains3/nzen.ro/files/product/original/analizor-de-retea-power-analyzer-janitza-umg-104-pqm-armonici-janitza-umg-104-008551.jpg "Analizor de retea / Power Analyzer Janitza UMG 104 (PQM, armonici) - Janitza UMG-104 [1]")
Economisesti: 1.595,99 Lei
Janitza UMG 104 este un analizor de retea (power quality monitoring) pentru masurarea si inregistrarea parametrilor electrici in instalatii monofazate si trifazate. Dispozitivul masoara tensiuni si curenti prin transformatoare (x/1A sau x/5A) si ofera peste 800 de valori: puteri (P/Q/S), energii (kWh/kvarh), factor de putere, frecventa, min/max, evenimente si indicatori de calitate a energiei precum armonici pana la rangul 40, THD-U/THD-I si dezechilibru. Comunicatia se face prin RS485 cu Modbus RTU (viteza foarte mare, pana la 921.6 kbps), iar pentru integrare in automatizari exista si RS232, intrari/iesiri digitale si intrare de temperatura (PT100/PT1000/KTY). Se monteaza pe sina DIN 35 mm in tablou (IP20), fiind potrivit pentru monitorizare energie, profiluri de consum si diagnostic in proiecte rezidentiale, comerciale si industriale.
Durata de livrare: 5-7 zile lucratoare
- Descriere
- Download (1)
- Review-uri (0)
Specificatii Tehnice Principale
| Parametru | Valoare |
|---|---|
| Cod produs (SKU) | UMG-104 |
| Brand / Producator | Janitza |
| Model | UMG 104 |
| Tip echipament | Analizor retea / Power Quality Monitoring (PQM) |
| Retele monitorizate | IT, TN, TT |
| Tip retea | 1F, 2F, 3F, 4F; pana la 4 circuite monofazate (prin 4U + 4I) |
| Intrari masura | 4 intrari curent + 4 intrari tensiune |
| Esantionare | 8 canale, 20 kHz per canal |
| Calitatea energiei | Armonici 1–40, THD-U/THD-I, dezechilibru (unbalance), componente secventa (poz/neg/zero) |
| Memorie interna | 4 MB Flash (date masurate) |
| Tensiune masurata (fara PT) | L-N: 10…300 V AC; L-L: 17…520 V AC |
| Tensiune nominala (exemple) | 3F 4 fire (L-N/L-L): 277/480 V AC; 3F 3 fire (L-L): 480 V AC |
| Curent masurat | prin TC x/1A sau x/5A; domeniu masura 0.005…7.5 A |
| Frecventa fundamentala | 45…65 Hz |
| Acuratete (tipic) | Energie clasa 0.5S (…/5A); curent 0.2%; tensiune 0.2% |
| Comunicatie RS485 | 9.6 / 19.2 / 38.4 / 76.8 / 115.2 / 921.6 kbps |
| Protocol RS485 | Modbus RTU |
| Comunicatie RS232 | 9.6 / 19.2 / 38.4 / 115.2 kbps |
| Profibus | Optional (varianta UMG 104 P, DP V0, pana la 12 Mbps) |
| Intrari digitale | 2 (status/puls/alarma/monitorizare conditie, in functie de configurare) |
| Iesiri digitale | 2 (puls kWh/kvarh, switching, limita, logica) |
| Intrare temperatura | 1 (PT100, PT1000, KTY83, KTY84) |
| Alimentare (game) | 95…240 V AC; 135…340 V DC / 50…110 V AC / 20…55 V AC sau 20…77 V DC (in functie de varianta) |
| Montaj | Sina DIN 35 mm |
| Grad protectie | IP20 |
| Temperatura de lucru | -10…+55 °C |
| Dimensiuni (W x D x H) | 107.5 x 90 x 82 mm |
| Greutate | ~350 g |
Intrebari frecvente (FAQ – Structured Data ready)
I: Ce este UMG 104 si la ce foloseste?
R: Este un analizor de retea pentru masurare energie si calitatea energiei (PQM): tensiuni/curenti, puteri, energii, min/max, evenimente, armonici, THD si dezechilibru, util pentru monitorizare, audit energetic si diagnostic.
I: In ce tipuri de retele poate fi instalat?
R: In retele IT, TN si TT, in configuratii 1F/2F/3F/4F, inclusiv pana la 4 circuite monofazate (folosind cele 4 intrari de tensiune si 4 intrari de curent).
I: Poate masura armonici si THD? Pana la ce rang?
R: Da. Ofera analiza armonicilor pana la rangul 40 si indicatori THD pentru tensiune si curent.
I: Cum se conecteaza pe curent? Are masura directa?
R: Masurarea curentului se face prin transformatoare de curent (TC) cu secundar 1A sau 5A. Nu este un contor de trecere directa pe sute de amperi.
I: Cum se integreaza in BMS/PLC/SCADA?
R: Cel mai des prin RS485 cu Modbus RTU. Mai are RS232, iar anumite variante au Profibus DP V0.
I: Ce viteza suporta pe RS485?
R: Pana la 921.6 kbps (high-speed Modbus), util cand ai multe valori si vrei refresh rapid.
I: Are intrari/iesiri pentru automatizari?
R: Da, 2 intrari digitale si 2 iesiri digitale (puls, comutare, limita, logica), plus o intrare de temperatura pentru senzori PT100/PT1000/KTY.
I: Este potrivit pentru exterior?
R: Nu direct. Are IP20, deci este pentru montaj in interior (tablou/mediu protejat).
I: De ce UMG 104 este ales frecvent in fotovoltaic si C&I?
R: Pentru ca ofera multe valori (inclusiv calitate energie), comunicatie rapida pe Modbus si poate fi integrat ca “contor/analizor master” in monitorizare si control (de exemplu, la export limitation sau rapoarte energetice), in functie de arhitectura proiectului.
-
