Specificatii tehnice principale

1) Rolul smart meter-ului intr-un sistem fotovoltaic

Un smart meter masurat corect in punctul de cuplare la retea permite:

• masurarea energiei luate din retea (import)
• masurarea energiei injectate (export)
• monitorizare in timp real pentru consum si productie
• controlul exportului (cand ai nevoie de zero export sau export limitat)

2) De ce varianta cu TC 250A/50mA

Transformatoarele de curent (TC) se monteaza pe conductori si permit masurare la curenti mari fara a trece curentul direct prin contor. Varianta 250A este potrivita pentru instalatii trifazate cu curenti mai ridicati (in functie de tabloul electric si puterea instalata).


3) RS485 Modbus – integrare cu invertorul

Comunicatia RS485 Modbus este folosita pentru a transmite invertorului informatii despre fluxul de energie. Astfel, invertorul poate:

• regla productia pentru limitare export
• optimiza autoconsumul (prioritizare consum, incarcare baterie etc., in functie de sistem)

4) Recomandari practice de montaj

• TC-urile se monteaza pe fazele corecte si in sensul corect (sageata/marking), altfel masurarea poate fi inversata
• cablul RS485 trebuie conectat corect (A/B), ecranare recomandata in tablouri aglomerate
• montajul se face de personal autorizat, conform schemei sistemului si instructiunilor echipamentului

Intrebari si raspunsuri

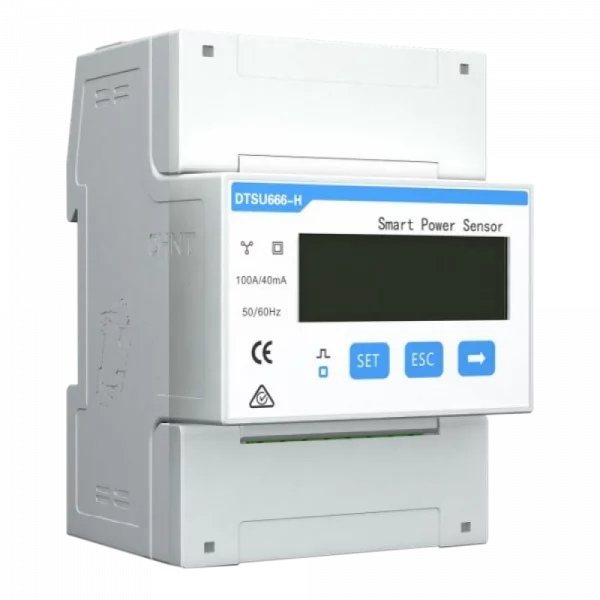

I: La ce foloseste smart meter-ul Huawei DTSU666-H?
R: Pentru masurare import/export, monitorizare consum/productie si functii precum limitare export (zero export), in functie de invertor si configuratie.


I: Este trifazat?
R: Da, este smart meter trifazat.


I: Ce inseamna TC 250A/50mA?
R: Sunt transformatoare de curent care permit masurarea curentului pana la 250A, cu iesire secundara 50mA catre contor.


I: Cu ce comunica si prin ce protocol?
R: RS485, protocol Modbus.


I: E obligatoriu pentru zero export?
R: In majoritatea configuratiilor, da: invertorul are nevoie de masurare in punctul de cuplare ca sa limiteze injectia corect.


I: Ce se intampla daca montez TC-urile invers?
R: Contorul poate interpreta fluxul invers (import ca export sau invers), ceea ce afecteaza autoconsumul si limitarea exportului. Se verifica sensul si fazarea la punere in functiune.
