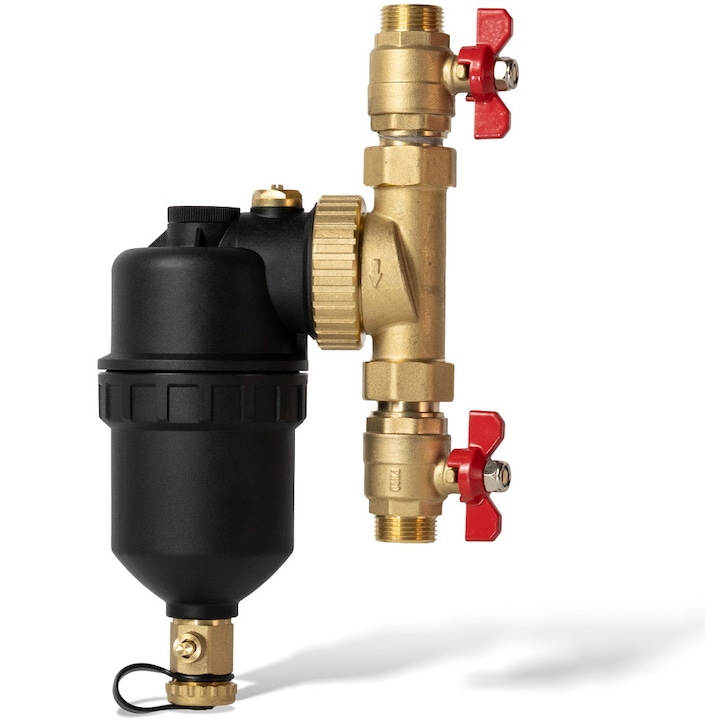

Filtru anti-magnetita QubeMag 360 PL 3/4", corp plastic SAN, magnet 12000 Gauss, conector 360°, debit 5,4 m³/h - WAT1209 QUBE MAG

Specificatii Tehnice Principale

Ce este QubeMag 360 PL WAT1209?

QubeMag 360 PL WAT1209 este un filtru anti-magnetita destinat protejarii centralelor termice si instalatiilor de incalzire impotriva impuritatilor transportate de agentul termic.

In timp, componentele metalice ale instalatiei pot genera produse de coroziune, rugina, magnetita si namol. Aceste particule pot circula prin sistem si se pot acumula in schimbatorul de caldura, pompa de circulatie, vane sau alte componente sensibile.

QubeMag 360 PL contribuie la captarea acestor impuritati inainte ca ele sa afecteze functionarea echipamentelor.

Magnet puternic de 12000 Gauss

QubeMag 360 PL este echipat cu un magnet cu intensitate declarata de 12000 Gauss.

Campul magnetic contribuie la atragerea si retinerea particulelor feroase si a magnetitei prezente in agentul termic.

Magnetul actioneaza permanent si nu necesita alimentare electrica.

Catalogul Water Systems confirma direct valoarea de 12000 Gauss pentru QubeMag 360 PL.

Corp din plastic SAN

Una dintre caracteristicile importante ale WAT1209 este corpul realizat din SAN.

Aceasta constructie diferentiaza varianta QubeMag 360 PL de modelele OT cu corp metalic din alama.

Materialul SAN permite obtinerea unei constructii compacte si usoare, pastrand in acelasi timp parametrii declarati de functionare ai modelului: pana la 10 bar si temperaturi de pana la 100°C.

De aceea am introdus explicit „corp plastic SAN” si in titlul produsului, pentru ca utilizatorul sa poata diferentia imediat varianta PL de modelele metalice.

Racorduri si dopuri din alama CW617N

Desi corpul principal este realizat din SAN, racordurile si dopurile sunt realizate din alama CW617N.

Aceasta combinatie permite utilizarea unui corp usor din material plastic impreuna cu elemente metalice robuste in punctele de conectare la instalatie.

Grad de filtrare de 800 microni

Gradul de filtrare declarat pentru QubeMag 360 PL este de 800 µm.

Filtrarea contribuie la retinerea impuritatilor solide din agentul termic, in timp ce magnetul puternic actioneaza asupra particulelor feroase.

Cele doua functii contribuie impreuna la reducerea cantitatii de impuritati care continua sa circule prin centrala si instalatie.

Conector rotativ la 360°

QubeMag 360 PL utilizeaza un sistem de conectare rotativ la 360°.

Aceasta caracteristica permite adaptarea pozitiei filtrului la traseul conductelor si faciliteaza instalarea in spatii unde configuratia centralei sau a instalatiei limiteaza pozitiile de montaj.

Conectorul 360° este mentionat direct in catalog pentru aceasta gama.

Debit de pana la 5,4 m³/h

Debitul declarat pentru QubeMag 360 PL este de 5,4 m³/h.

Aceasta valoare permite utilizarea filtrului intr-o gama larga de instalatii de incalzire, cu conditia ca sistemul sa fie dimensionat corespunzator.

Debitul ridicat permite trecerea agentului termic prin filtru fara introducerea unei restrictii excesive intr-o instalatie corect proiectata.

Presiune maxima de 10 bar

Presiunea maxima de intrare declarata este de 10 bar.

Este o valoare importanta mai ales pentru un filtru cu corp din material plastic, deoarece arata domeniul de functionare specificat oficial de producator pentru QubeMag 360 PL.

Nu trebuie confundat cu QubeMag PL Mini WAT818, care are alti parametri de presiune.

Temperatura de lucru pana la 100°C

QubeMag 360 PL poate functiona la temperaturi ale agentului termic cuprinse intre 0 si 100°C.

Acest interval il face potrivit pentru instalatii de incalzire cu centrale termice si radiatoare, cu respectarea parametrilor de functionare ai intregului sistem.

Protectie impotriva magnetitei

Magnetita este un produs al coroziunii componentelor feroase din instalatiile de incalzire.

Particulele rezultate pot circula prin agentul termic si se pot acumula in componentele sensibile ale centralei.

Catalogul Water Systems descrie gama drept o solutie pentru protectia impotriva efectelor daunatoare ale magnetitei si ale celorlalte impuritati existente in sistemele termice echipate inclusiv cu calorifere din otel sau fonta.

Protectia schimbatorului de caldura

Schimbatorul de caldura poate fi afectat de acumularea de namol, magnetita si alte impuritati.

Canalele interne ale schimbatoarelor moderne pot avea sectiuni reduse, iar contaminarea progresiva poate afecta circulatia agentului termic si transferul de caldura.

Montarea unui filtru anti-magnetita contribuie la reducerea cantitatii de impuritati care ajunge in centrala.

Protectia pompei de circulatie

Magnetita poate reprezenta o problema si pentru pompele de circulatie.

Particulele feroase pot interactiona cu componentele magnetice ale pompei si se pot acumula in interiorul acesteia.

Prin captarea particulelor in filtru, QubeMag 360 PL contribuie la mentinerea unui agent termic mai curat si la protejarea pompei de circulatie.

Recomandat pentru instalatii cu calorifere din otel sau fonta

Filtrul este recomandat in special pentru instalatiile termice in care exista componente feroase.

Radiatoarele din otel sau fonta pot genera in timp produse de coroziune, care sunt transportate prin instalatie de agentul termic.

Water Systems mentioneaza explicit utilizarea filtrelor anti-magnetita pentru sistemele termice echipate cu calorifere din otel sau fonta.

Potrivit pentru instalatii noi si existente

QubeMag 360 PL poate fi utilizat atat intr-o instalatie noua, cat si intr-un sistem de incalzire existent.

Intr-o instalatie noua, filtrul ofera protectie preventiva impotriva impuritatilor care apar ulterior in circuit.

Intr-un sistem existent, acesta contribuie la colectarea particulelor deja prezente sau care se desprind in timp din radiatoare si conducte.

Pentru instalatiile foarte contaminate se recomanda si spalarea circuitului, deoarece filtrul anti-magnetita nu inlocuieste curatarea completa a unei instalatii cu depuneri importante.

Montaj pe returul instalatiei

Filtrul anti-magnetita se monteaza de regula pe conducta de retur, inainte de intrarea agentului termic in centrala.

In aceasta pozitie, impuritatile provenite din radiatoare si conducte sunt captate inainte sa ajunga la schimbatorul de caldura si la pompa centralei.

Sistemul de conectare rotativ la 360° faciliteaza orientarea filtrului in functie de traseul instalatiei.

Nu necesita alimentare electrica

QubeMag 360 PL functioneaza fara alimentare electrica.

Actiunea magnetului este permanenta, iar procesul de filtrare se produce odata cu circulatia agentului termic prin filtru.

Nu este necesara montarea unei prize sau a unui sistem electronic suplimentar.

QubeMag 360 PL WAT1209 vs TurboMag 360 OT

Principala diferenta este constructia corpului.

QubeMag 360 PL WAT1209 are corp din SAN, in timp ce TurboMag 360 OT WAT861/WAT830 utilizeaza corp din alama CB7535.

In catalog, QubeMag 360 PL si TurboMag 360 OT au insa aceiasi parametri principali:

12000 Gauss, 800 µm, 5,4 m³/h, 10 bar si temperatura de lucru 0–100°C.

Pentru utilizatorul care doreste varianta cu corp metalic trebuie ales TurboMag 360 OT, iar WAT1209 reprezinta varianta PL cu corp din plastic SAN.

Aplicatii recomandate

QubeMag 360 PL WAT1209 este recomandat pentru centrale termice, instalatii de incalzire rezidentiale, instalatii cu calorifere din otel sau fonta, circuite noi sau existente si sisteme unde se doreste protectia schimbatorului de caldura si a pompei de circulatie impotriva magnetitei si impuritatilor.

De ce sa alegi QubeMag 360 PL WAT1209?

QubeMag 360 PL combina un magnet puternic de 12000 Gauss, filtrare de 800 microni si un conector rotativ la 360° intr-un corp compact din SAN.

Debitul de 5,4 m³/h, presiunea maxima de 10 bar si temperatura de lucru de pana la 100°C permit integrarea filtrului intr-o gama larga de instalatii termice.

Constructia cu corp din plastic SAN si racorduri din alama il diferentiaza clar de variantele TurboMag OT cu corp complet metalic, oferind o alternativa pentru protectia centralelor termice impotriva magnetitei.

Intrebari frecvente FAQ

I: Care este codul QubeMag 360 PL 3/4"?

R: Codul complet din catalog este WAT0000001209, iar pentru pagina produsului poate fi utilizat codul simplificat WAT1209.


I: Corpul WAT1209 este din plastic sau alama?

R: Corpul filtrului QubeMag 360 PL este realizat din SAN, un material plastic. Racordurile si dopurile sunt realizate din alama CW617N.


I: Ce putere are magnetul QubeMag 360 PL?

R: Magnetul are o intensitate declarata de 12000 Gauss.


I: Ce grad de filtrare are WAT1209?

R: Gradul de filtrare declarat este de 800 microni.


I: Care este debitul filtrului?

R: Debitul declarat este de 5,4 m³/h.


I: Care este presiunea maxima de functionare?

R: Presiunea maxima de intrare este de 10 bar.


I: Care este temperatura maxima de lucru?

R: Filtrul este proiectat pentru temperaturi intre 0 si 100°C.


I: Se poate roti racordul filtrului?

R: Da. QubeMag 360 PL dispune de sistem de conectare rotativ la 360°, pentru adaptarea mai usoara la pozitia conductelor.


I: Care este diferenta dintre WAT1209 si WAT861?

R: WAT1209 QubeMag 360 PL are corp din plastic SAN, in timp ce WAT861 TurboMag 360 OT are corp din alama. Ambele au magnet de 12000 Gauss, filtrare de 800 microni, debit de 5,4 m³/h, presiune maxima de 10 bar si temperatura de lucru de pana la 100°C.
