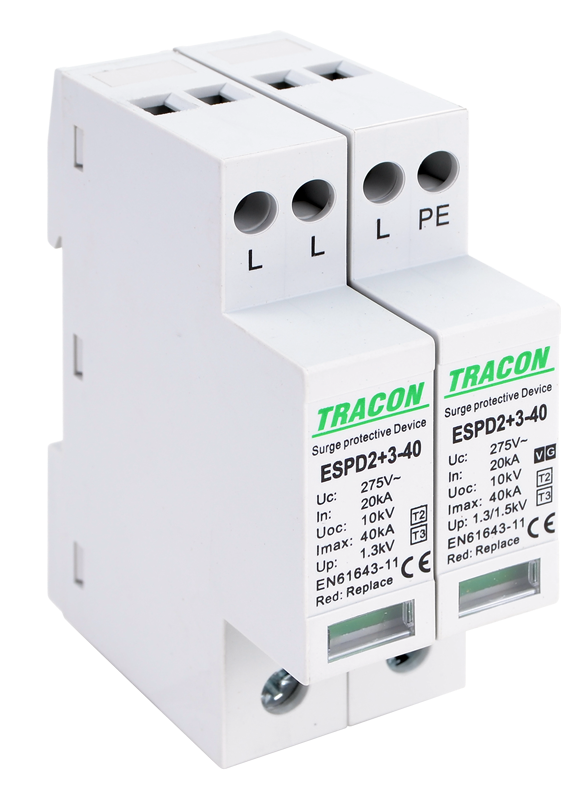

Descarcator de supratensiune T2+T3 integrat AC 3+1P 40kA 400V - Tracon ESPD2+3-40-3+1P

Specificatii Tehnice Principale

────────────────────────────────────────────────────────

Ce este un descarcator T2+T3 integrat si cand se utilizeaza

Modelul ESPD2+3-40-3+1P combina protectia de tip 2 si tip 3 intr-un singur dispozitiv compact.

• T2 protejeaza impotriva supratensiunilor tranzitorii generate in retea

• T3 asigura protectie fina pentru echipamentele electronice sensibile

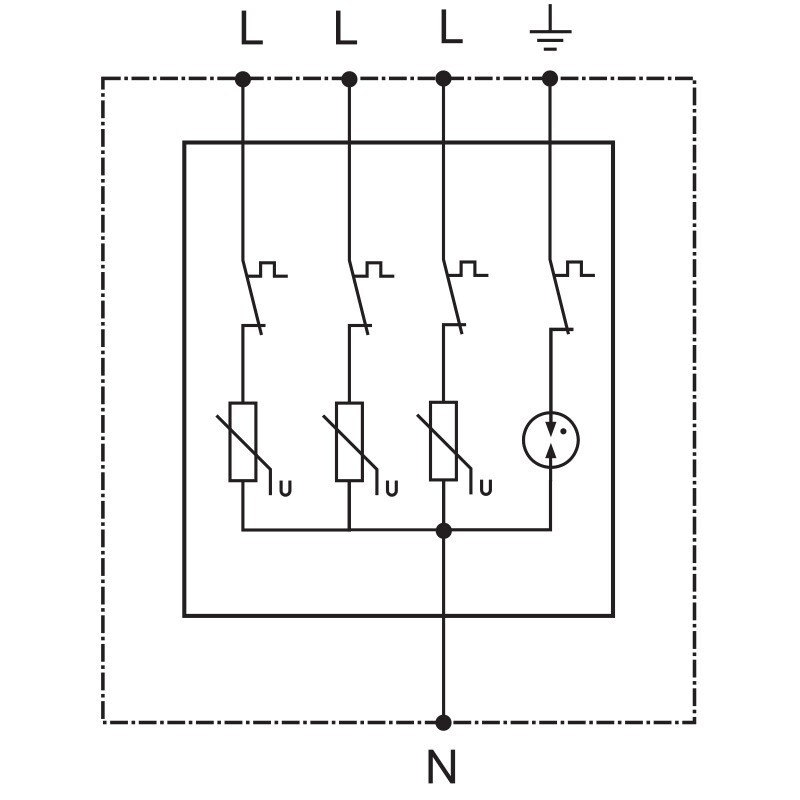

Configuratia 3+1P permite protectia pentru trei faze si conductorul de nul, inclusiv intre nul si PE.

Datorita dimensiunii reduse de doar 2 module, este potrivit pentru tablouri cu spatiu limitat.

────────────────────────────────────────────────────────

Performanta electrica

Curentul nominal de 20 kA permite absorbtia repetata a supratensiunilor tranzitorii.

Curentul maxim de 40 kA indica limita superioara de energie disipata intr-un impuls sever.

Nivelul de protectie 1.3 kV limiteaza tensiunea reziduala transmisa catre echipamentele conectate in aval, protejand aparatura electronica sensibila.

────────────────────────────────────────────────────────

Compatibilitate cu sisteme electrice

Compatibil cu:

• TN-C-S

• TN-S

• TT

Nu este compatibil cu:

• TN

• TN-C

• DC

────────────────────────────────────────────────────────

Constructie si montaj

Dispozitivul ocupa doar 2 module pe sina DIN, ceea ce il face ideal pentru tablouri compacte.

Sectiunea maxima admisa:

• 16 mm2 conductor solid

• 10 mm2 conductor flexibil

Dispozitivul de protectie supracurent maxim admis in amonte este 125 A.

────────────────────────────────────────────────────────

Avantaje tehnice

• protectie combinata T2 + T3

• configuratie 3+1P

• ocupare redusa de spatiu (2 module)

• nivel de protectie 1.3 kV

• compatibil cu sisteme TN-C-S, TN-S si TT

• ideal pentru protectie fina a echipamentelor sensibile

────────────────────────────────────────────────────────

Aplicatii recomandate

• tablouri secundare compacte

• protectia echipamentelor electronice

• instalatii rezidentiale

• instalatii comerciale

• protectie suplimentara in aval de T1

────────────────────────────────────────────────────────

Intrebari frecvente (FAQ)

Intrebare: Ce diferenta este intre T2 si T2+T3?
Raspuns: T2+T3 ofera protectie suplimentara fina pentru echipamente electronice sensibile.

Intrebare: Este potrivit pentru sistem TT?
Raspuns: Da, acest model este compatibil si cu sistem TT.

Intrebare: Cat spatiu ocupa in tablou?
Raspuns: 2 module.

Intrebare: Care este curentul maxim de descarcare?
Raspuns: 40 kA (8/20µs).
