Controler centrala REGLER RC-36v1, comanda pompa si ventilator, conexiune termostat

REGLER RC-36v1 este un controler cu microprocesor destinat menținerii temperaturii constante în centrala termică pe combustibil solid. Se poate monta si utliza pe majoritatea centralelor pe lemne, carbune, cocs etc.

Acest controler este compatibil cu majoritatea centralelor pe lemne: Viadrus, Kenda, Termax, Burnit, Fornello, Ferroli, Termofarc etc.

Beneficii:

• Menține temperatura dorită în centrală prin modularea automată a turației ventilatorului
• Îndepărtează gazele acumulate în exces în procesul de ardere și previne supraîncălzirea centralei
• Controlează pompa circuitului de încălzire cu posibilitate de conectare la termostat de ambient
• Menține jarul în centrală prin pornirea ciclică a ventilatorului
• Controlerul are algoritmi de control care vă permit să economisiți combustibil
• Se poate regla: insuflări periodice, viteza maximă și minimă ventilator, temperatura pentru centrală, temperatura de pornire pompă de circulație
• O serie de funcții vă permit să ajustați metoda de control la centrala dumneavoastră având în vedere tipul și calitatea combustibilului.
• Controlerul are o protecție termică suplimentară care oprește alimentarea ventilatorului atunci când temperatura centralei depășește 90°C. Protectorul termic STB este încorporat în senzorul de temperatură a centralei

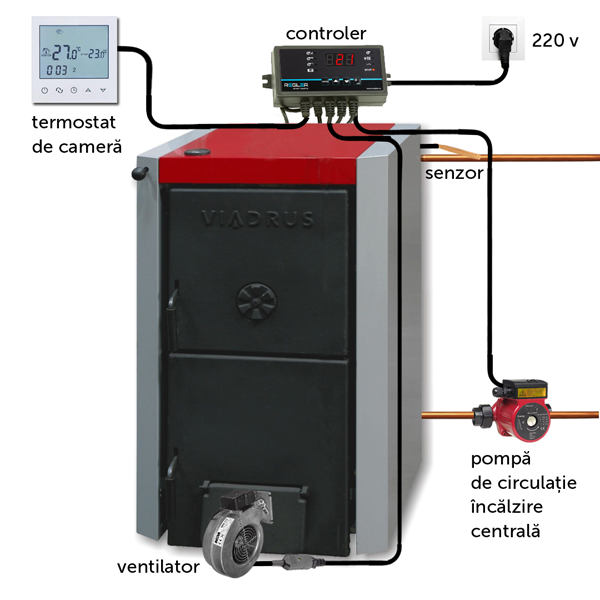

Exemplu de montaj:

Funcții principale:

• Control pompă de circulație circuit încălzire centrală
• Control ventilator cu modulare automată a turației
• Control temperatură ambientală prin conectare termostat de cameră

• Memorie de funcții. În caz de cădere de curent electric funcțiile și parametrii de funcționare setate de utilizator nu se pierd, rămân memorate
• Anti-stop. Această funcție previne blocharea pompei în sezonul de vară, când pompa nu funcționează. Controlerul activează pompa timp de 10 secunde la fiecare 10 zile.
• Anti-îngheț. Previne înghețarea apei în sistemul de încălzire prin pornirea pompei sub 7°C

Parametrii tehnici:

Setare temperatura cazan:  35 – 80°C

Histereza cazan: 1 - 5°C

Reglare putere ventilator: 1 - 10, trepte de 10%

Viteza minima ventilator: 1 – 70% ( setare din fabrica 25%)

Temperatura activare pompa: 20 – 70°C

Temperatura oprire pompa: cu 3°C sub temperatura setata pentru pornire

Temperatura alarma: 60 – 90°C (setare din fabrica 85°C)

 În cazul deteriorării senzorului de temperatură, controlerul oprește ventilatorul și activează pompa circuitului de încălzire pentru a preveni supraîncălzirea centralei!

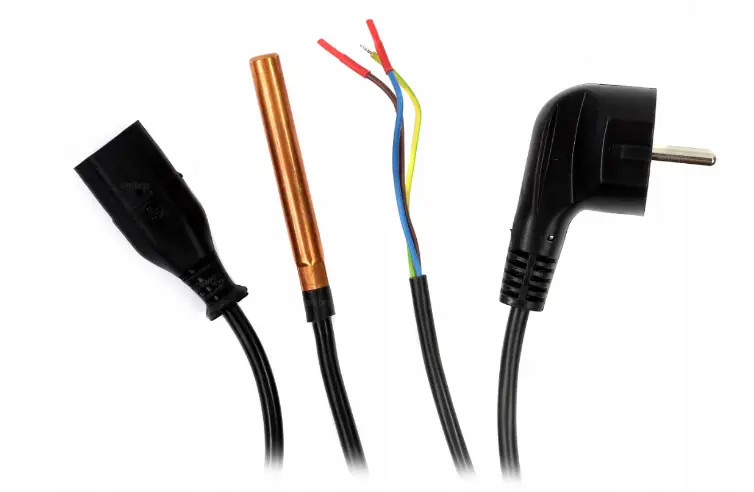

Controlerul RC-36v1 este echipat cu cablaj adecvat pentru montare:

Cablu alimentare cu ștecher -1,5m

Cablu ventilator cu mufa C14 – 0,6m

Cablu senzor temperatură – 0,6m

Cablu alimentare pompă – 1,5m

Intrare termostat de ambient – conector terminal pe placa de bază

ATENȚIE!

Acest produs nu este recomandat pentru sisteme cu pompa de incarcare rezervor de stocare (puffer).

Pentru sisteme cu pompa de incarcare rezervor de stocare (puffer) alegeti modelele RC-34v3 sau RC-46v3.

ATENȚIE!

Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat!

Atenție! Acest controler este proiectat pentru ventilatoare de insuflare aer, deoarece opreste ventilatorul după ce temperatura din centrală atinge temperatura setată. Daca doriți să controlați funcționarea unui ventilator de exhaustare, în prealabil vă rugăm consultați cu departamentul tehnic al firmei noastre sau un specialist in domeniu.
