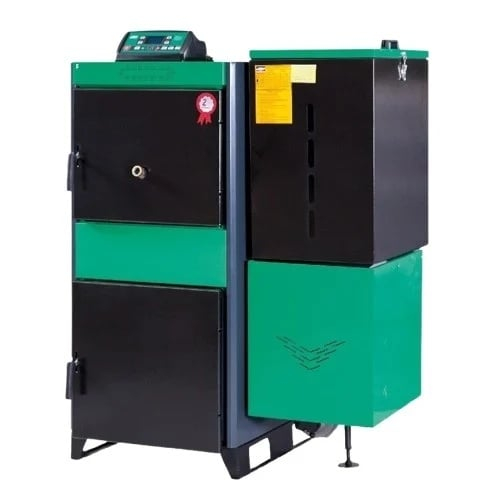

Centrala mixta lemn-peleti 60 kW, buncar 150 kg, manta apa 150 L, cos fum Ø180 mm – TERMAX

Centrala mixtă TERMAX 60 kW este proiectată pentru instalații de încălzire cu necesar termic ridicat și permite utilizarea a două tipuri de combustibil: lemn și peleți.

Construcția cu trei treceri de fum, buncărul de mare capacitate și controlul electronic al funcționării pe peleți oferă o combinație între flexibilitatea combustibilului solid și confortul unui sistem automatizat.

Cu o putere maximă de 60 kW, manta de apă de 150 litri și buncăr pentru peleți de 150 kg, centrala poate fi integrată în instalații rezidențiale de mari dimensiuni, clădiri comerciale, pensiuni, ateliere și alte spații cu necesar termic important.

Specificații tehnice principale

Funcționare pe lemn și peleți

TERMAX 60 kW permite utilizarea atât a lemnului, cât și a peleților, oferind flexibilitate în alegerea combustibilului.

Funcționarea pe peleți beneficiază de alimentare automată și control electronic, în timp ce lemnul poate fi utilizat ca alternativă de combustibil solid.

Această configurație permite adaptarea exploatării centralei la disponibilitatea și costul combustibilului.

Putere termică de 60 kW

Puterea maximă de 60 kW recomandă centrala pentru instalații cu necesar termic ridicat.

Poate fi utilizată pentru suprafețe de până la aproximativ 400 m², însă această valoare este orientativă.

Dimensionarea corectă trebuie realizată după necesarul termic real al clădirii, luând în calcul:

• nivelul de izolație;

• suprafața și volumul încălzit;

• temperatura exterioară;

• suprafața vitrată;

• înălțimea încăperilor;

• tipul instalației;

• temperatura interioară dorită.

Randament de 94,12%

Centrala atinge un randament de 94,12%, valorificând eficient energia produsă prin arderea combustibilului.

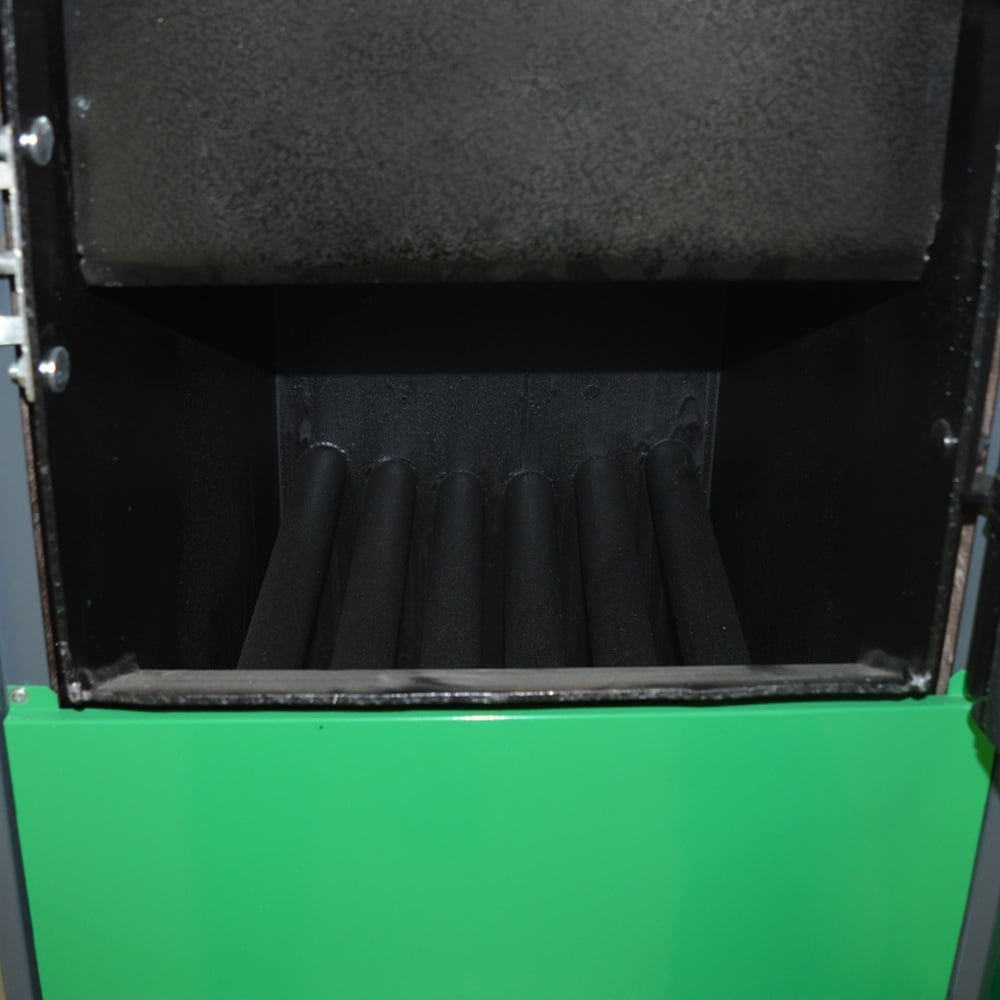

Construcția cu trei treceri contribuie la transferul energiei din gazele de ardere către agentul termic înainte de evacuarea acestora prin coș.

Menținerea randamentului depinde și de curățarea periodică a suprafețelor de schimb termic și de utilizarea unui combustibil corespunzător.

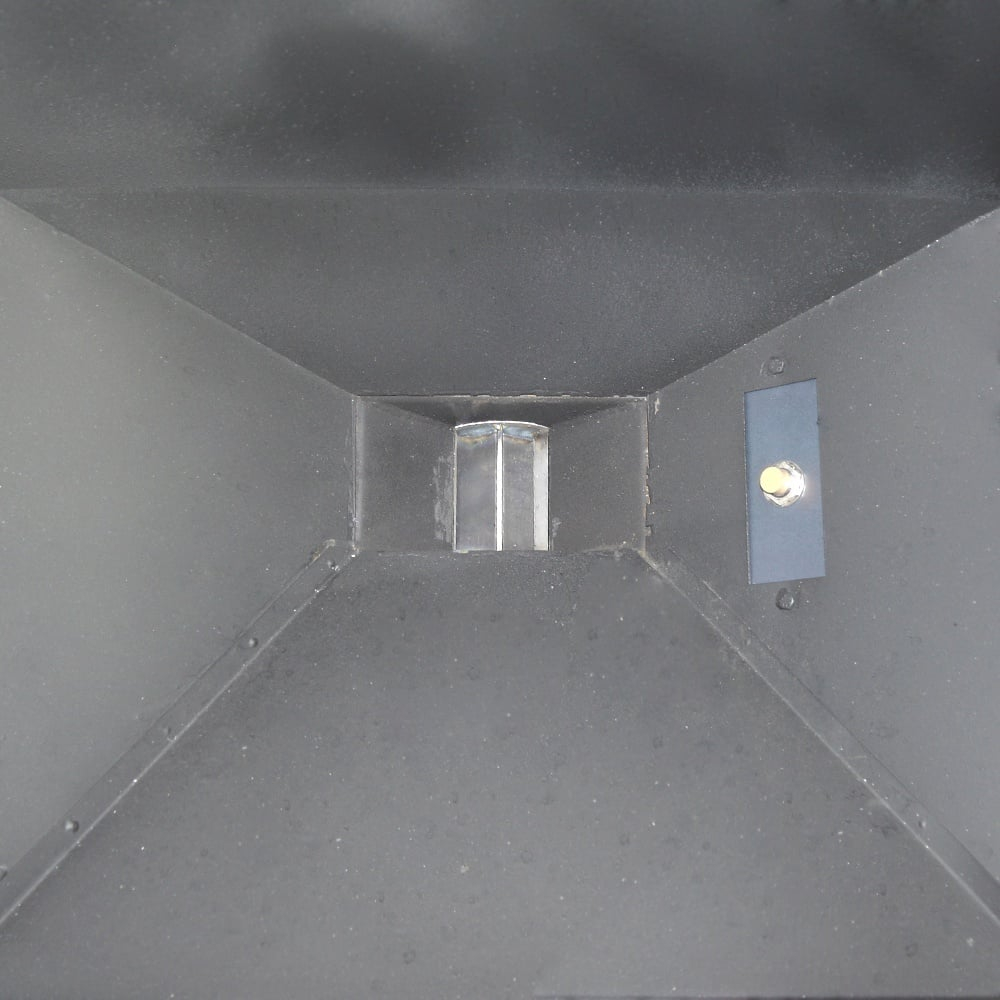

Buncăr pentru peleți de 150 kg

TERMAX 60 kW este echipată cu un buncăr pentru peleți de 150 kg.

Capacitatea mare reduce frecvența alimentărilor și permite perioade extinse de funcționare automată.

Autonomia reală este influențată de:

• puterea solicitată;

• temperatura exterioară;

• nivelul de izolație;

• temperatura setată;

• calitatea peleților;

• necesarul termic al clădirii.

Alimentare automată cu peleți

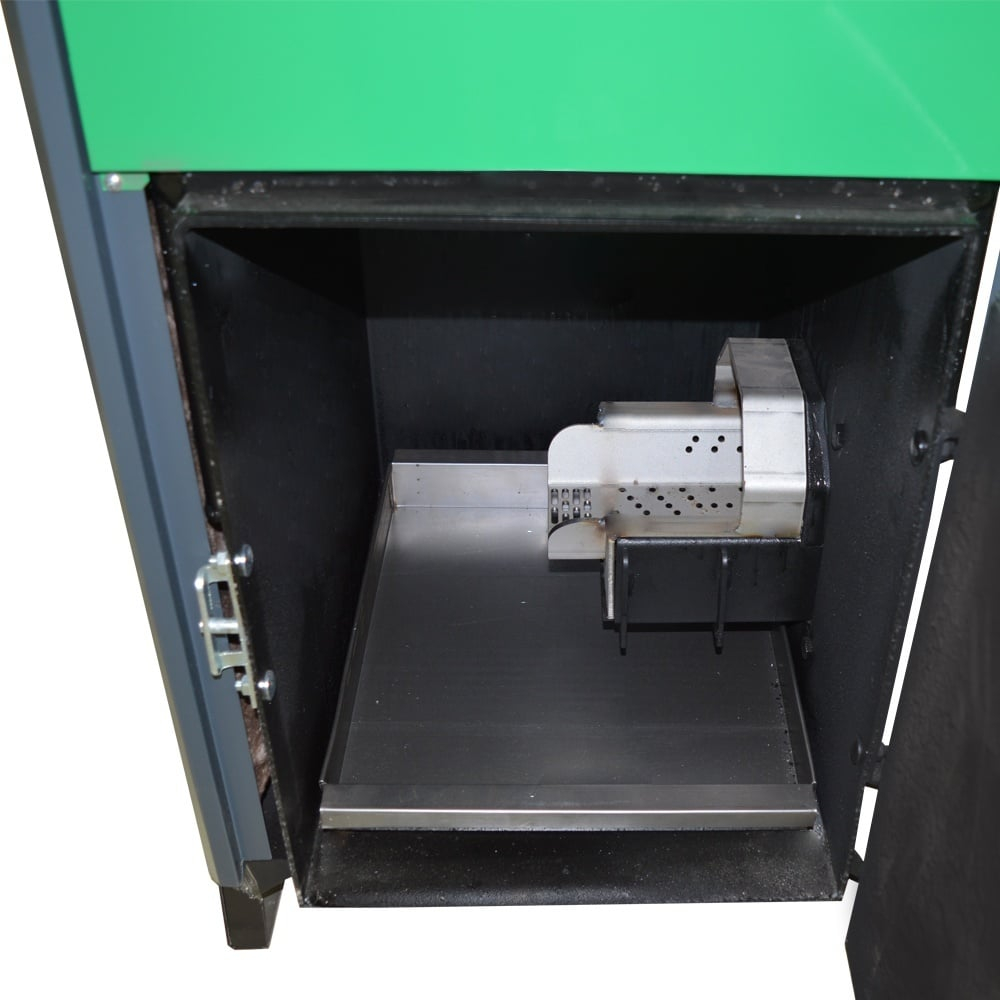

În regim de funcționare pe peleți, sistemul dozează automat cantitatea de combustibil introdusă în camera de ardere.

Controlerul ajustează funcționarea în raport cu temperatura solicitată și necesarul instalației.

La atingerea temperaturii setate, alimentarea și ventilatorul sunt oprite, iar atunci când temperatura scade sistemul reia automat funcționarea.

Aprindere automată

Centrala dispune de aprindere automată în regimul pe peleți, ceea ce elimină necesitatea aprinderii manuale a combustibilului la fiecare pornire.

Pornirea și funcționarea sunt gestionate prin intermediul panoului digital.

Oprire automată la epuizarea combustibilului

Senzorul de combustibil monitorizează disponibilitatea peleților în sistem.

La epuizarea combustibilului, automatizarea oprește funcționarea componentelor sistemului, evitând funcționarea inutilă a ventilatorului și pompei.

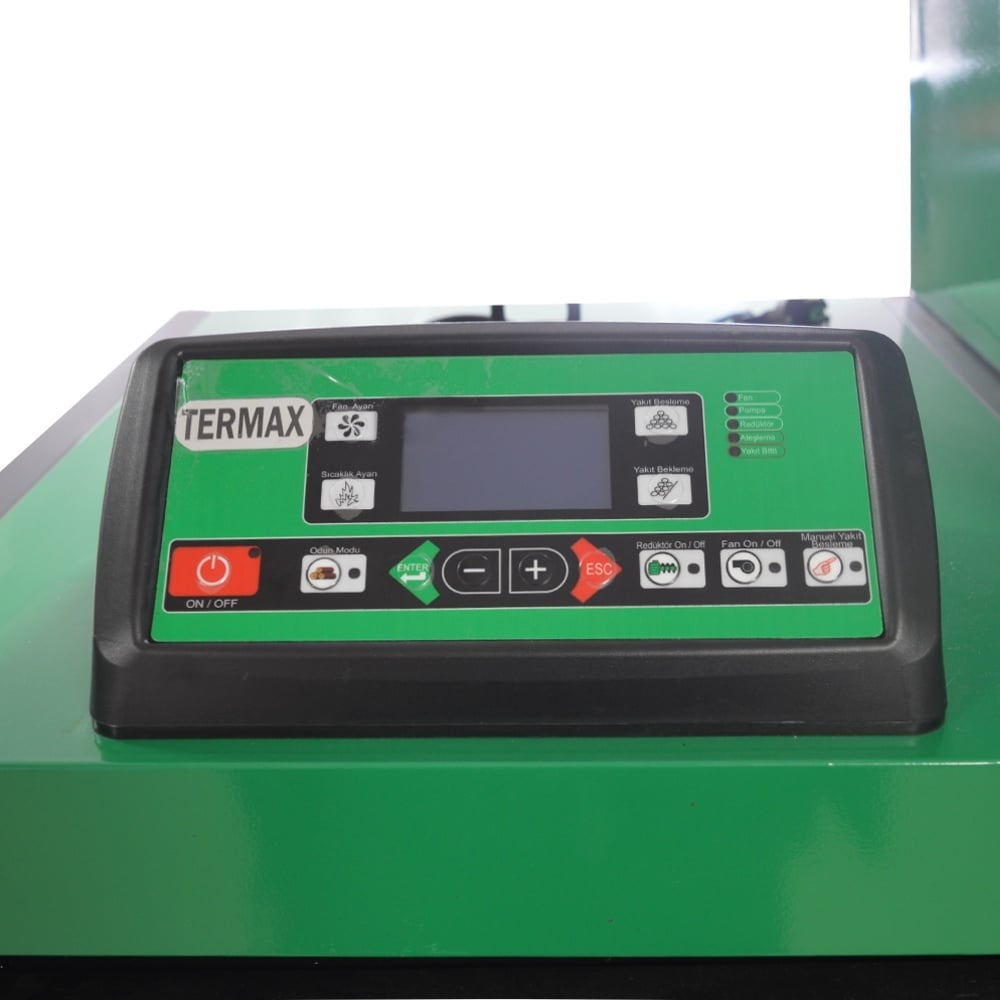

Control digital inteligent

Panoul digital permite reglarea temperaturii și a principalilor parametri de funcționare.

Sistemul poate ajusta alimentarea cu combustibil în funcție de caracteristicile peleților și de necesarul termic al instalației.

Controlul automat contribuie la menținerea unei temperaturi constante și la optimizarea consumului.

Compatibilă cu termostat ambiental

Centrala permite conectarea unui termostat de ambient, ceea ce facilitează controlul încălzirii în funcție de temperatura din clădire.

Termostatul poate transmite comanda de încălzire atunci când temperatura scade sub valoarea setată și poate contribui la reducerea funcționării inutile.

Manta de apă de 150 litri

Centrala dispune de o manta de apă cu volum de 150 litri.

Energia produsă în camera de ardere este transferată către agentul termic, care este apoi distribuit în instalația de încălzire.

Volumul generos de apă este adaptat puterii de 60 kW și instalațiilor de capacitate ridicată.

Presiune maximă de lucru 3 bar

Presiunea maximă admisă este de 3 bar, iar cazanul este testat la o presiune de 5 bar.

Instalația trebuie să includă toate elementele de siguranță și expansiune necesare pentru menținerea parametrilor în limitele admise.

Temperatură maximă agent termic 90°C

Temperatura maximă admisă a agentului termic este de 90°C.

Pompele, conductele, vasele de expansiune, armăturile și celelalte componente trebuie dimensionate pentru parametrii de funcționare ai sistemului.

Tiraj forțat

TERMAX 60 kW utilizează tiraj forțat, cu ventilator integrat pentru controlarea procesului de combustie.

Ventilatorul ajută centrala să atingă rapid temperatura setată și permite controlul mai precis al arderii în regimul automatizat.

Coș de fum Ø180 mm

Evacuarea gazelor arse se realizează printr-un racord de Ø180 mm.

Coșul de fum trebuie dimensionat corespunzător puterii centralei și trebuie să asigure evacuarea sigură a gazelor de ardere.

Trebuie luate în calcul:

• înălțimea coșului;

• lungimea traseului;

• numărul de coturi;

• izolarea;

• posibilitatea de curățare;

• evacuarea condensului, unde este necesară.

Dimensiuni și greutate

Centrala are următoarele dimensiuni:

• înălțime: 1575 mm;

• lățime: 1185 mm;

• adâncime: 1075 mm;

• greutate: 425 kg.

Dimensiunile trebuie verificate înainte de transport și instalare, inclusiv accesul până în camera tehnică.

Construcție compactă pentru puterea oferită

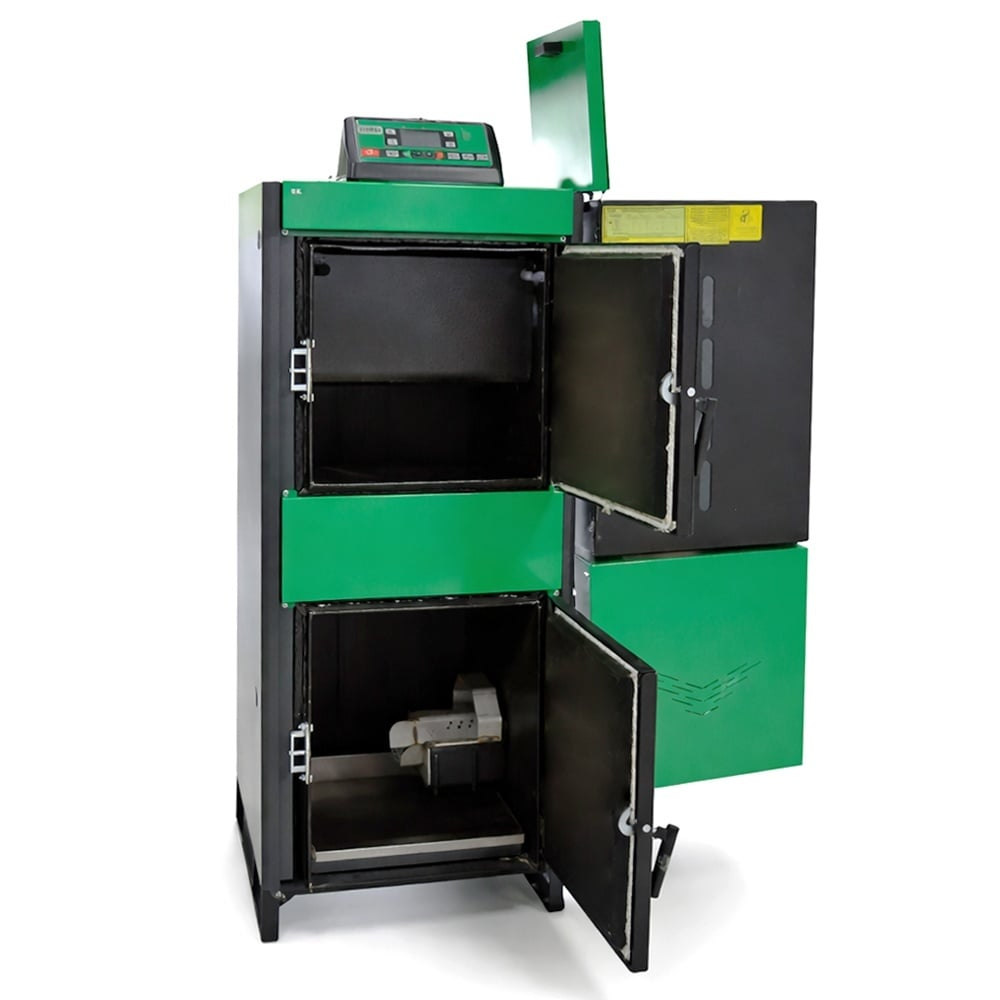

În ciuda puterii de 60 kW și a buncărului de 150 kg, centrala are o construcție compactă raportată la capacitatea sa.

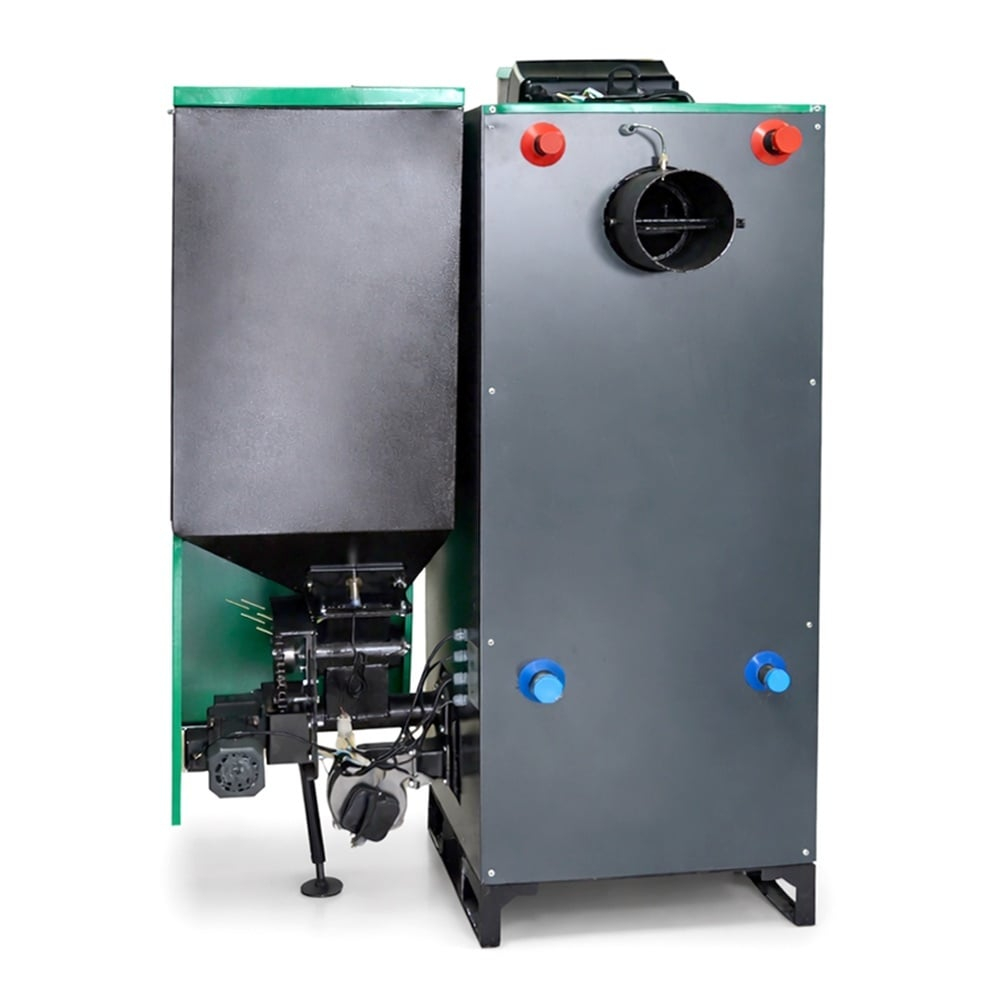

Buncărul este integrat lateral, iar panoul digital este amplasat în partea superioară pentru acces facil.

Integrare cu puffer

TERMAX 60 kW poate fi integrată într-o instalație prevăzută cu rezervor de acumulare / puffer.

Pufferul poate stoca energia produsă de centrală și o poate pune ulterior la dispoziția instalației.

Această soluție este utilă în special în regimul de funcționare pe lemn, unde producerea energiei și consumul instantaneu al clădirii nu coincid întotdeauna.

Prepararea apei calde menajere

Centrala poate fi utilizată împreună cu un boiler termoelectric sau boiler indirect, prin intermediul căruia energia termică produsă este utilizată și pentru prepararea apei calde menajere.

Boilerul reprezintă un echipament separat și trebuie dimensionat în funcție de necesarul de apă caldă.

Aplicații recomandate

Centrala este potrivită pentru:

• locuințe de mari dimensiuni;

• vile;

• pensiuni;

• clădiri comerciale;

• ateliere;

• spații de producție;

• hale;

• clădiri administrative;

• instalații cu mai multe circuite de încălzire.

Avantaje principale

• funcționare cu lemn și peleți;

• putere maximă 60 kW;

• randament 94,12%;

• buncăr generos de 150 kg;

• manta de apă de 150 litri;

• alimentare automată cu peleți;

• aprindere automată;

• oprire automată la epuizarea combustibilului;

• panou digital de control;

• compatibilitate cu termostat ambiental;

• tiraj forțat;

• presiune maximă de 3 bar;

• temperatură maximă de 90°C;

• racord coș fum Ø180 mm;

• construcție compactă pentru puterea oferită.

Recomandări pentru instalare

Centrala trebuie amplasată într-o cameră tehnică adecvată și racordată la o instalație dimensionată pentru puterea de 60 kW.

Instalația trebuie prevăzută cu:

• pompe de circulație dimensionate corespunzător;

• vas de expansiune;

• grup de siguranță;

• protecție pentru temperatura returului;

• aerisitoare;

• armături hidraulice;

• coș de fum corespunzător;

• automatizări pentru circuitele secundare, unde sunt necesare.

Trebuie păstrat suficient spațiu pentru alimentarea buncărului, încărcarea lemnului, curățarea centralei și operațiunile de service.

Montajul, racordarea hidraulică, realizarea evacuării și punerea în funcțiune trebuie efectuate de personal calificat.
