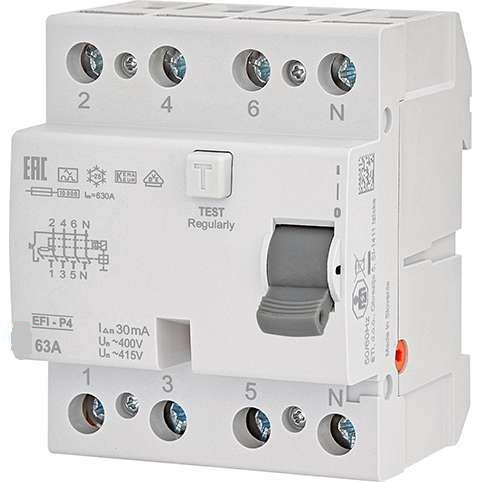

Protectie diferentiala RCCB ETI EFI-P4 Tip A 63/0.03 10kA - 2061513 ETI

Specificatii Tehnice

Ce este protectia diferentiala RCCB EFI-P4 A 63/0.03 si la ce foloseste

EFI-P4 A 63/0.03 este o protectie diferentiala de tip RCCB, folosita pentru detectarea curentilor de scurgere catre pamant si intreruperea alimentarii atunci cand apare un defect de izolatie sau un risc de electrocutare. Sensibilitatea de 30mA este destinata protectiei persoanelor, iar configuratia 3+N permite utilizarea in instalatii trifazate.

Produsul este potrivit pentru tablouri electrice trifazate, locuinte cu bransament trifazat, spatii comerciale, zone tehnice, circuite trifazate si grupuri de consumatori unde este necesara protectie diferentiala de tip A.

Protectie diferentiala Tip A

Protectia de tip A detecteaza curenti reziduali alternativi si curenti reziduali pulsatorii continui. Aceasta caracteristica este importanta in instalatiile moderne, unde exista echipamente electronice, surse in comutatie, pompe, centrale, sisteme HVAC, invertoare sau alte aparate care pot genera forme diferite de curent rezidual.

Comparativ cu o protectie diferentiala de tip AC, varianta de tip A este mai potrivita pentru consumatorii moderni, deoarece poate detecta si componente pulsatorii continue, nu doar curenti reziduali alternativi.

Curent nominal 63A si sensibilitate 30mA

Curentul nominal de 63A permite utilizarea produsului pe circuite sau grupuri de consumatori cu sarcina mai mare, dimensionate corespunzator. Sensibilitatea de 30mA este folosita pentru protectia persoanelor, deoarece dispozitivul declanseaza atunci cand detecteaza o diferenta periculoasa intre curentul care pleaca spre consumator si curentul care se intoarce.

Fiind un RCCB, produsul nu inlocuieste o siguranta automata magnetotermica. Pentru protectie completa, trebuie utilizat impreuna cu sigurante automate potrivite pentru protectia la suprasarcina si scurtcircuit.

Utilizare recomandata

Produsul se utilizeaza in tablouri electrice trifazate, pentru protectia circuitelor sau a grupurilor de consumatori unde este necesara protectie diferentiala de 30mA. Configuratia 3+N permite intreruperea celor trei faze si a nulului in cazul detectarii unui curent rezidual periculos.

Este o alegere potrivita pentru instalatii rezidentiale si comerciale trifazate, unde se doreste protectie diferentiala de tip A, curent nominal mai mare decat varianta de 40A si montaj modular pe sina DIN.

Avantaje principale

Protectie diferentiala trifazata 3+N, curent nominal 63A, sensibilitate 30mA pentru protectia persoanelor, tip A pentru consumatori moderni, capacitate conditionata de scurtcircuit 10kA, montaj pe sina DIN TH35, grad de protectie IP20 si standard IEC/EN 61008.

Recomandari de instalare

Protectia diferentiala se monteaza in tabloul electric pe sina DIN TH35 si trebuie instalata de personal calificat. Pentru functionare corecta, conductorul de nul trebuie trecut si separat corect prin diferential, iar produsul trebuie asociat cu protectii magnetotermice dimensionate corespunzator. Dupa instalare, se recomanda testarea periodica a butonului de test pentru confirmarea declansarii.

Intrebari si raspunsuri

I: Ce tip de produs este ETI EFI-P4 A 63/0.03?
R: Este o protectie diferentiala RCCB pentru instalatii trifazate.

I: Ce curent nominal si ce sensibilitate are?
R: Are curent nominal de 63A si sensibilitate diferentiala de 30mA.

I: Ce inseamna protectie diferentiala de Tip A?
R: Tip A detecteaza curenti reziduali alternativi si curenti reziduali pulsatorii continui.

I: Este potrivita pentru instalatii trifazate?
R: Da, modelul are 3+N poli si este destinat instalatiilor trifazate.

I: Are protectie la suprasarcina si scurtcircuit?
R: Nu. Fiind RCCB, produsul asigura protectie diferentiala. Pentru suprasarcina si scurtcircuit trebuie utilizata o siguranta automata separata.

I: Unde se monteaza acest RCCB?
R: Se monteaza in tabloul electric, pe sina DIN TH35, de catre personal calificat.
