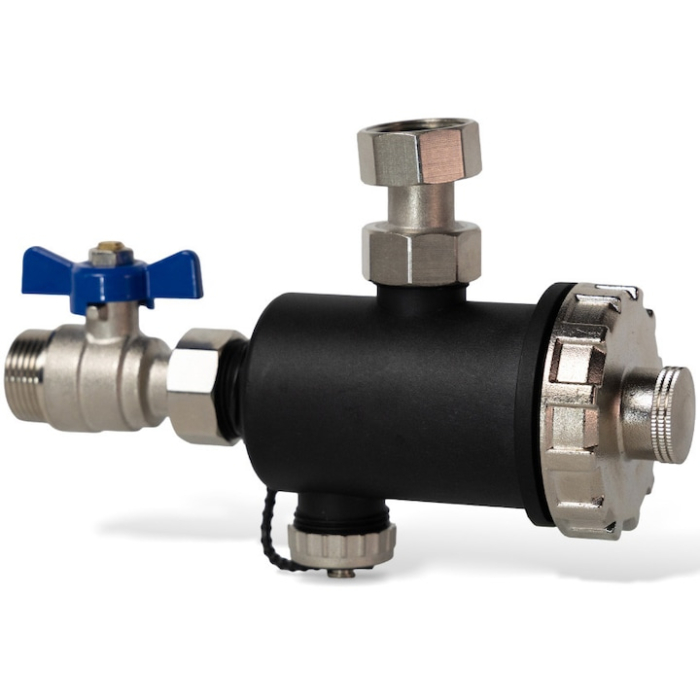

Filtru anti-magnetita QubeMag PL Mini 3/4", corp plastic ABS, magnet neodim 10000 Gauss, filtrare hidrociclonica si magnetica, debit 5,4 m³/h - WAT0818 QUBEMAG

Specificatii Tehnice Principale

Ce este QubeMag PL Mini WAT0818?

QubeMag PL Mini WAT0818 este un filtru anti-magnetita compact destinat instalatiilor de incalzire cu circuit inchis.

In timp, in interiorul instalatiei se pot forma sau acumula particule provenite din coroziunea componentelor metalice, rugina, namol si alte impuritati. Una dintre cele mai problematice este magnetita, un oxid de fier de culoare inchisa care poate circula prin instalatie si se poate depune in schimbatorul de caldura, pompa de circulatie, vane sau alte componente.

Filtrul QubeMag este conceput pentru captarea acestor impuritati inainte ca ele sa ajunga in centrala termica.

Filtrare magnetica cu magnet de 10000 Gauss

Elementul principal al filtrului este magnetul din neodim cu intensitate de 10000 Gauss.

Acesta atrage si retine particulele feroase si magnetita aflata in suspensie in agentul termic, impiedicand circulatia acestora mai departe prin instalatie.

Magnetul actioneaza continuu in timpul functionarii sistemului de incalzire, fara consum de energie electrica si fara componente electronice.

Filtrare hidrociclonica pentru impuritati nemagnetice

QubeMag PL Mini nu se bazeaza exclusiv pe magnet.

Constructia filtrului utilizeaza si separarea hidrociclonica, prin care miscarea apei ajuta la separarea impuritatilor aflate in suspensie.

Astfel, filtrul poate contribui la retinerea atat a particulelor magnetice, cat si a unor impuritati nemagnetice, precum namol, nisip fin sau alte resturi provenite din instalatie.

Catalogul producatorului mentioneaza explicit combinarea filtrarii hidrociclonice si magnetice pentru eliminarea impuritatilor din apa circuitului de incalzire.

Grad de filtrare de 800 microni

Filtrul are un grad de filtrare mecanica declarat de 800 µm.

Sita contribuie la retinerea impuritatilor de dimensiuni mai mari, in timp ce magnetul actioneaza asupra particulelor feroase fine care pot trece prin filtrarea mecanica.

Combinarea celor doua metode permite filtrului sa actioneze asupra mai multor tipuri de contaminanti prezenti intr-o instalatie termica.

Debit de pana la 5,4 m³/h

QubeMag PL Mini are un debit declarat de 5,4 m³/h, ceea ce permite utilizarea sa in instalatii rezidentiale fara introducerea unei restrictii importante de debit atunci cand sistemul este corect dimensionat.

Debitului ridicat i se adauga constructia compacta, ceea ce face filtrul potrivit pentru montaj in apropierea centralei termice, inclusiv in spatii unde accesul este limitat.

Racorduri de 3/4"

Modelul WAT0818 utilizeaza conexiuni de 3/4", dimensiune intalnita frecvent la centralele termice si instalatiile rezidentiale.

Racordurile si dopurile sunt realizate din alama CW617N, in timp ce corpul filtrului este realizat din ABS.

Corp compact din ABS

Corpul filtrului QubeMag PL Mini este realizat din ABS, ceea ce permite obtinerea unei constructii compacte si cu greutate redusa.

Forma filtrului este conceputa pentru instalarea in zone unde spatiul disponibil in jurul centralei este limitat.

Versiunea PL Mini reprezinta varianta compacta cu corp nemetalic din gama QubeMag.

Presiune maxima de lucru de 3 bar

Presiunea maxima de intrare declarata pentru QubeMag PL Mini este de 3 bar.

Filtrul este destinat circuitelor de incalzire care functioneaza in limitele normale de presiune ale unei instalatii rezidentiale.

Presiunea instalatiei trebuie verificata dupa umplere si in timpul functionarii pentru a nu depasi valorile admise de producator.

Temperatura de lucru pana la 90°C

QubeMag PL Mini poate functiona la temperaturi cuprinse intre 0°C si 90°C.

Acest interval il face potrivit pentru instalatiile de incalzire cu centrale termice si radiatoare sau alte sisteme care functioneaza cu agent termic.

Unde se monteaza filtrul anti-magnetita?

Pentru protectia centralei termice, filtrul anti-magnetita se monteaza de regula pe conducta de retur a instalatiei, inainte de intrarea in centrala.

In aceasta pozitie, impuritatile transportate de agentul termic sunt captate inainte de a ajunge in schimbatorul de caldura si in celelalte componente interne ale centralei.

Aceasta pozitionare este recomandata si pentru varianta comercializata sub codul WAT818.

Protectia schimbatorului de caldura

Depunerile de magnetita pot afecta in timp sectiunile inguste ale schimbatoarelor de caldura moderne.

Prin retinerea particulelor feroase inainte ca acestea sa ajunga in centrala, filtrul contribuie la reducerea riscului de acumulare a impuritatilor in schimbator.

Acest lucru este important in special in instalatiile mai vechi, unde conductele si radiatoarele au avut timp sa acumuleze produse de coroziune.

Protectia pompei de circulatie

Particulele metalice si namolul pot ajunge si in pompa de circulatie.

Acumularea impuritatilor poate afecta functionarea rotorului si poate contribui la reducerea performantelor sistemului.

Filtrul anti-magnetita ajuta la mentinerea unui agent termic mai curat si la protejarea componentelor aflate in circuit.

Evacuarea impuritatilor acumulate

In partea inferioara a filtrului este prevazut un sistem de evacuare care permite eliminarea impuritatilor colectate.

Operatiunea de curatare poate fi realizata periodic, in functie de starea instalatiei si de cantitatea de impuritati acumulate.

In cazul instalatiilor vechi sau foarte contaminate, verificarea filtrului trebuie realizata mai des dupa punerea initiala in functiune, deoarece in primele perioade poate colecta o cantitate mai mare de magnetita si namol.

Nu necesita alimentare electrica

QubeMag PL Mini functioneaza exclusiv pe principiul separarii magnetice, hidrociclonice si mecanice.

Nu necesita alimentare la 230 V, baterii sau sisteme electronice.

Magnetul permanent din neodim actioneaza continuu asupra particulelor feroase aflate in agentul termic.

Recomandat atat pentru instalatii noi, cat si existente

Filtrul poate fi utilizat atat in instalatii noi, cat si in sisteme de incalzire deja existente.

In cazul unei instalatii noi, contribuie la protejarea centralei inca de la punerea in functiune.

In instalatiile existente, poate ajuta la colectarea impuritatilor deja prezente in conducte si radiatoare. Pentru instalatiile foarte contaminate este recomandata si curatarea/spalarea circuitului inainte de montarea filtrului.

Intretinere usoara

Pentru mentinerea eficientei, filtrul trebuie verificat si curatat periodic.

Impuritatile colectate pot fi evacuate prin robinetul din partea inferioara, iar elementele interne pot fi curatate atunci cand este necesar.

Frecventa interventiilor depinde de vechimea instalatiei, cantitatea de magnetita existenta si calitatea agentului termic.

Aplicatii recomandate

QubeMag PL Mini WAT0818 este recomandat pentru:

• centrale termice murale;
• instalatii de incalzire rezidentiale;
• circuite cu radiatoare;
• instalatii cu componente metalice;
• sisteme noi care necesita protectie preventiva;
• instalatii existente cu depuneri de magnetita sau namol;
• spatii unde este necesar un filtru compact.

De ce sa alegi QubeMag PL Mini WAT0818?

QubeMag PL Mini combina filtrarea magnetica si hidrociclonica intr-un corp compact, destinat protejarii centralelor termice si instalatiilor de incalzire.

Magnetul de 10000 Gauss contribuie la retinerea particulelor feroase si a magnetitei, iar filtrarea mecanica de 800 microni ajuta la separarea impuritatilor nemagnetice.

Cu racorduri de 3/4", debit de pana la 5,4 m³/h si dimensiuni compacte, WAT0818 este potrivit pentru instalatiile rezidentiale unde se doreste protejarea centralei fara introducerea unui echipament voluminos in circuit.

Intrebari frecvente FAQ

I: Care este codul corect al filtrului QubeMag PL Mini 3/4"?

R: In catalogul actual Water Systems produsul apare cu codul WAT0818. Unele magazine il listeaza inca drept WAT818, fara zero initial, si folosesc denumirea comerciala mai veche TURBO Mag.


I: Ce putere are magnetul QubeMag PL Mini?

R: Filtrul este echipat cu magnet din neodim cu intensitate declarata de 10000 Gauss.


I: Ce tip de impuritati poate retine filtrul?

R: Filtrul este conceput pentru retinerea particulelor magnetice, inclusiv magnetita si reziduurile feroase, dar si a unor impuritati nemagnetice prin filtrarea hidrociclonica si mecanica.


I: Unde se monteaza filtrul anti-magnetita?

R: Pentru protectia centralei termice este recomandata montarea pe conducta de retur, inainte de intrarea agentului termic in centrala.


I: Care este debitul filtrului WAT0818?

R: Debitul declarat in catalog este de 5,4 m³/h.


I: Ce racorduri are QubeMag PL Mini?

R: Modelul utilizeaza racorduri de 3/4", cu elemente de conectare realizate din alama CW617N.


I: Filtrul necesita alimentare electrica?

R: Nu. QubeMag PL Mini functioneaza mecanic si magnetic si nu necesita curent electric.


I: Filtrul anti-magnetita inlocuieste spalarea instalatiei?

R: Nu. Filtrul ajuta la colectarea impuritatilor care circula prin instalatie, dar o instalatie foarte contaminata poate necesita o spalare separata. Filtrul contribuie ulterior la mentinerea circuitului mai curat.
